Open source hardware pro aplikace do 7 W

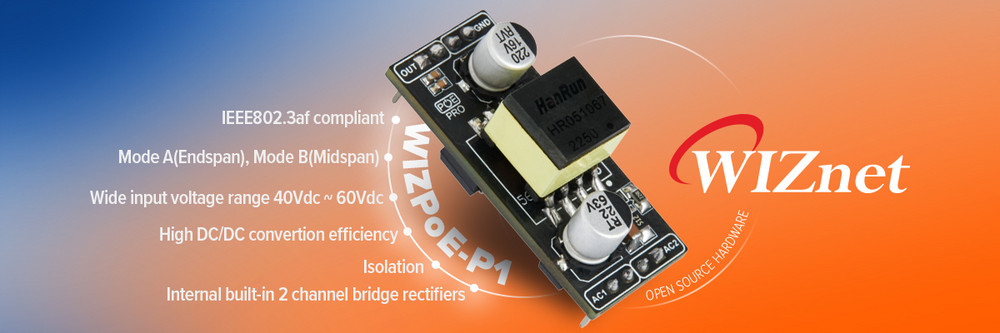

WIZnet WIZPoE-P1 je kompaktní a výkonný PoE (power over ethernet) modul, který splňuje potřeby vestavěných systémů a aplikací internetu věcí, které vyžadují spolehlivé napájení a datové připojení přes jeden ethernetový kabel. Je v souladu se standardem IEEE 802.3af a umožňuje koncovým zařízením napájení i komunikaci přes stejný konektor RJ-45, čímž výrazně snižuje nejen složitost kabeláže, ale také náklady na instalaci.
Klíčové vlastnosti a výhody modulu WIZPoE-P1 WIZnet:
- Standard PoE: IEEE 802.3af
- Vstupní napětí: 36 V – 57 V DC (obvykle 48 V)
- Výstupní napětí: 5 V DC, regulované
- Maximální výstupní proud: 2,4 A (max. 12 W)
- Integrovaný měnič DC-DC: izolovaná flyback topologie s vysokou účinností
- Provozní teplota: –40 až +85 °C
- Rozměry: 38 × 16 mm
- Ochrany: přepěťová, nadproudová a tepelná ochrana
Modul WIZPoE-P1 je navržen tak, aby zajistil napájení z ethernetového kabelu s podporou PoE pomocí rozhraní zařízení napájeného PoE (PD) a integruje zpětvazbový převodník pro poskytování stabilního výstupního napětí 5 VDC.
Je vhodný pro napájení široké škály elektroniky s napětím 5 VDC, jako např:
- ethernetové moduly WIZnet, např. W5500, W6100
- mikrokontroléry, např. STM32, AVR, ESP32
- senzory a aktuátory
- IP kamery a zařízení pro dálkové sledování
| Izolační bariéra modulu zajišťuje, že strana ethernetu a strana napájení stejnosměrným proudem jsou elektricky odděleny, což je nezbytné pro ochranu citlivých digitálních obvodů a zachování bezpečnosti v průmyslových prostředích. |
Jednoduchá integrace do stávajících systémů
Díky své plug-and-play povaze a shodě se standardy lze modul WIZPoE-P1 jednoduše integrovat do stávajících systémů. Stačí jen připojit vstup ethernetu a zapojit výstup 5 VDC k cílovému hardwaru. To výrazně zkracuje dobu vývoje a hardwarovou složitost projektů, které vyžadují funkci PoE.
Díky kompaktním rozměrům je tento modul ideální pro zařízení, kde máme omezený prostor pro DPS. Eliminuje rovněž potřebu externích integrovaných obvodů řadiče PoE a regulátorů napájení, což dále zjednodušuje návrh.
„WIZnet WIZPoE-P1 je cenově výhodný PoE modul, který eliminuje potřebu externího napájení. Díky spolehlivému výstupu 5 VDC, širokému vstupnímu rozsahu a provozní teplotě průmyslové třídy je vhodný pro širokou škálu aplikací od prototypování až po výrobu. Díky své integrační flexibilitě a jednoduchému používání je atraktivní volbou pro vývojáře, kteří chtějí použít funkci PoE ve vestavěných systémech,“ shrnul na závěr článku Pavel Kováč, produktový manažer SOS electronic.
Příklady implementace WIZPoE-P1 a jejich výhody:
- Uzly internetu věcí: Zjednodušuje nasazení vzdálených senzorů / akčních členů kombinací napájení a komunikace.
- Domácí a průmyslová automatizace: Snižuje počet kabelů v systémech inteligentních budov.
- Bezpečnost a dohled: Napájí malé IP kamery nebo jednotky kontroly přístupu.
- Inteligentní měření a vzdálené terminály: Umožňuje nasazení na nepřístupných místech bez vyhrazených elektrických vedení.
PoE modul WIZPoE-P1 Wiznet jsme zařadili do naší skladové nabídky a je okamžitě dostupný pro všechny vaše projekty. Využijte příležitost a požádejte o vzorek pro vývoj.
