Výběr antény může být obtížný úkol. Naším cílem je usnadnit výzkum, vývoj a validaci vašeho výrobního procesu. Můžeme k tomu využít technické znalosti našich inženýrů a projektový management 2J Antennas s možností testování a certifikace. Zkušený inženýrský tým dokáže poskytnout komplexní pomoc při vývoji produktů s cílem přizpůsobit správnou anténu designovým kritériím zákazníka.
Interní antény dělíme do následujících skupin:
- Lepené Flexi / Pevné antény ( 4G LTE, WiFi 2.4/5.0 GHz , GNSS, ISM 868/915 MHz )
- Povrchově montované antény (SMD) (4G LTE - WiFi 2.4/5.0 GHz - GNSS - ISM 868/915 MHz )
- THT montáž antén ( GNSS - IRIDIUM (Satellite) - ISM 868/915 MHz - WiFi 2.4/5.0 GHz )
Pokyny pro integraci interních antén:

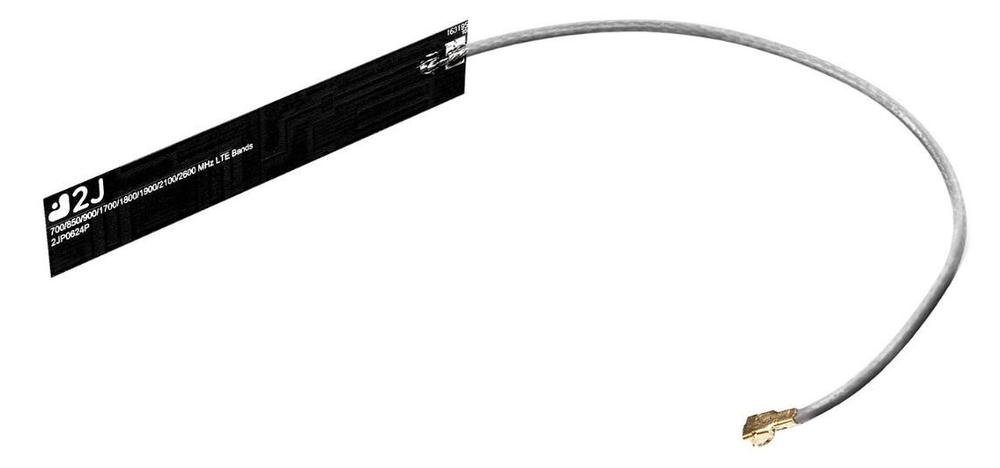

Lepené flexi/pevné antény
Doporučujeme ponechat původní délku anténního kabelu nebo zvýšit délku kabelu pro lepší výsledek ztrát a efektivnosti. Pokud je původní délka kabelu příliš velká, zkuste směřovat kabel uvnitř zařízení jednoduchým otočením do U, abyste předešli zkrácení původní délky. Pokud je jedinou možností zkrátit délku kabelu, máme k dispozici tým vyškolených inženýrů, kteří v rámci požadavků na modifikaci doporučí nejlepší alternativní řešení a maximalizují výkon antény.
Pre optimálny výkon antény počas integračného procesu by sa mali zohľadniť tieto premenne:
- pozice
- orientace
- vedení kabelu
- délka kabelu
- ladění odpovídajících komponent
LTE
GNSS ISM WIFI
- Vyhledejte správnou polohu a orientaci antény.
- Zachovejte původní délku kabelu nebo jej veďte metodou U-Turn, (Obr.1) zlepší se vyladění a přizpůsobení.
(Obr. 1)
- Proveďte měření s připojeným anténním kabelem ke konektoru zařízení
- Dokážeme vám zkontrolovat ladění a přizpůsobení po integraci antény abychom zjistili, zda jsou zapotřebí další komponenty pro lepší přizpůsobení / ladění.
- Kryt nemůže být vyroben z vodivých materiálů, protože kov způsobuje rušení a snížení kvality signálu.
(Obr.2)
LTE ISM
- LTE nebo celulární antény musí být nainstalovány kolmo k DPS. Vyhněte se vodorovným instalacím antén, došlo by ke snížení účinnost záření a/nebo k zachycení veškerého šumu z okolních komponent. (Obr.2)
- Vyžaduje se minimální vzdálenost 15 mm od kovových komponentů.
WIFI GNSS nebo HIGH FREQUENCY
- Délku kabelu je možné nastavit, doporučujeme ale zachovat původní délku a najít způsob, jak umístit kabel do krytu zařízení.
- Anténu lze nainstalovat vodorovně nebo kolmo k DPS.
- Vyžaduje se minimální vzdálenost 8 mm od kovových komponentů
SMT antény
ISM LTE GNSS WIFI

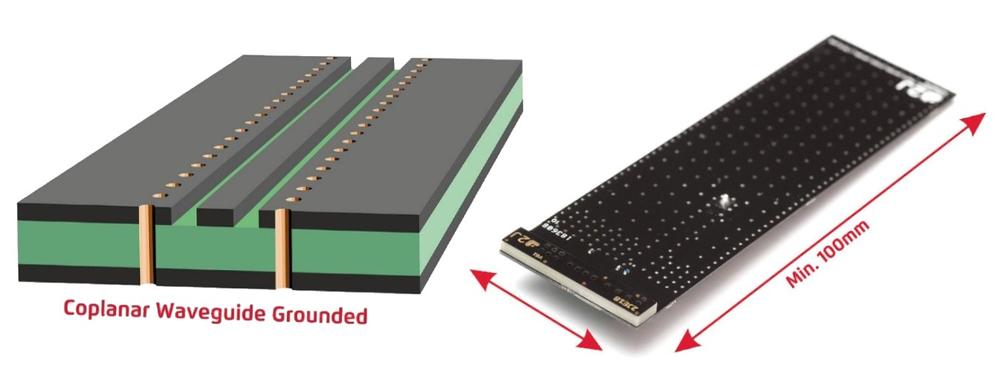

- Doporučujeme použít krátký CPW-G (zemněný koplanární vlnovod) v designu TX-line. (Obr.3)
- Chcete-li dosáhnout optimálního výkonu antén, postupujte podle specifických instrukcí v datasheetu (rozměry, montážní plochy, prvky pro přizpůsobení resp. ladění, umístění atd.
- Délka uzemnění na DPS dosahující k anténě je velmi důležitá pro optimální přizpůsobení a účinnost.
- Užší pás uzemnění je lepší z hlediska instalačních požadavků v zařízení. Pro LTE doporučujeme minimální délku uzemnění 100mm (například 2JE18). (Obr.4)
LTE ISM
- Aby se zlepšila účinnost záření, umístěte anténu na nejkratší stranu desky. (Obr.4)
WIFI GNSS
- Můžete umístit anténu na libovolnou stranu.
GNSS ISM WIFI
- Tvar uzemnění se může lišit.
ISM
- Pro ISM je minimální délka plochy uzemnění 60 mm.
GNSS
- Pro GNSS je minimální délka plochy uzemnění 50x50mm.
WIFI
- Minimální délka plochy uzemnění 30mm je vhodná pro Wifi.
Doporučení pro instalaci resp. umístění na desce:
Pozice / Minimální plocha prostoru v mm | |
LTE/ ISM | Umístění antény na nejkratší straně desky, aby se zlepšila účinnost záření (Obr. 4) |
WiFi/ GNSS | Umístění antény na kteroukoli stranu desky |
GNSS/ ISM/ WiFi | Omezení roviny se může lišit. |
ISM | Minimum 60 mm pro povrchovou plochu základní roviny |
GNSS | Minimum 50 mm pro povrchovou plochu základní roviny |
WiFi | Minimum 30 mm pro povrchovou plochu základní roviny |
THT montáž antény
- THT antény jsou ideální pro zařízení, která vyžadují odolnost v extrémních podmínkách. Tyto antény se nejlépe instalují na kovové povrchy, které slouží jako uzemňovací bod a poskytují flexibilitu v orientaci a poloze antény. Jako u všech antén, vždy doporučujeme ověřit impedanci a ladění po každé instalaci.
- 2J antény nabízí vývojové soupravy dostupné pro všechny THT antény, aby se minimalizovala potřeba úprav.
- Minimální plocha uzemnění 40x40mm je doporučena pro GNSS nebo WIFI. Pro standard ISM doporučujeme minimální plochu uzemnění 50x50mm.
Víme, že výběr antény vyžaduje speciální zručnosti. Pokud máte pochybnosti, obraťte se na naše experty. Naši inženýři vám pomohou při výběru správné antény a zajistí úspěch vašeho produktu na trhu.
V SOS electronic máte silného partnera se zkušenostmi. Můžeme při vás stát od počátku vývoje projektu až po jeho finalizaci, naše nadstandardní vztahy s partnerem 2J Antennas vám zaručí zdroj rychlých a odborných informací. Úspěch vašeho projektu je naším cílem. Oslovte nás přímo.
