Společnost Wiznet, specialista na internetové připojení, přinesla na trh tři zajímavé moduly s ETH/WiFi konektivitou založenou na populárním ARM MCU RP2040. Jsou to cenově atraktivní řešení vhodná pro různé projekty internetu věcí, mobilní a nositelná zařízení s požadavky na nízkou spotřebu energie, minimální náklady a krátké období uvedení výrobku do výroby (SOP).
Stručný přehled všech tří modulů Wiznet spolu s jejich hlavními vlastnostmi připravil Pavel Kováč, produktový specialista SOS electronic.

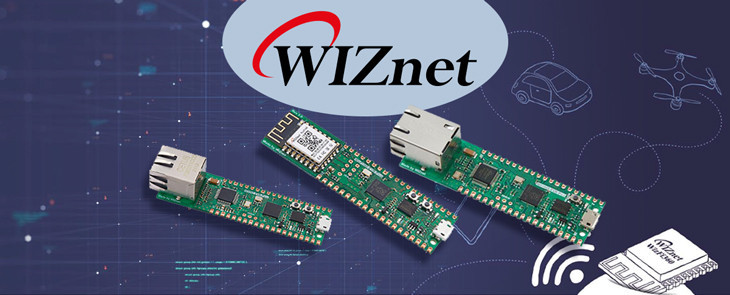

3 jednočipová řešení Wiznet pro IoT aplikace
Modul založený na Raspberry Pi RP2040 přidává Wi-Fi připojení pomocí modulu WizFi360. Je pinově kompatibilní s Raspberry Pi Pico RP2040 a může se použít pro vývoj bezdrátových řešení IoT.
Další modul založený na Raspberry Pi RP2040 a hardwarovém řadiči TCP/IP W5500. V podstatě funguje stejně jako vývojová deska Raspberry Pi Pico, ale s dodatečným Ethernetem přes W5500.
Třetí v pořadí je modul založený na Raspberry Pi RP2040 a plně kabelovém TCP/IP řadiči W5100S. Funguje stejně jako deska Raspberry Pi Pico, ale s dodatečným Ethernetem přes čip W5100S.
Všechny tři moduly Wiznet sdílejí stejnou velikost DPS a rozložení vývodů – 40pinový 21 × 51 „DIP“ styl o tloušťce 1 mm PCB s 0,1″ kolíky s průchozími otvory i s okrajovými pájecími ploškami.
Hlavní a společné vlastnosti modulů Wiznet:
- mikrokontrolér RP2040 s 2 MB Flash
- dvoujádrový MCU Cortex M0+ s frekvencí až 133 MHz
- multibanková vysokovýkonná SRAM 264 kByte
- flash paměť 16 Mbit
- externí Quad-SPI Flash s eXecute In Place (XIP)
- vysoce výkonná křížová sběrnice
- 30 multifunkčních IO pro všeobecné použití (4 lze použít pro ADC)
- 1,8–3,3 V IO napětí (Pico IO napětí je pevně nastaveno na 3,3 V)
- 12bitový 500kps analogově-digitální převodník (ADC)
- různé digitální periferie
- 2× UART, 2× I2C, 2× SPI, 16× PWM kanálů
- 1× časovač se 4 budíky, 1× RTC
- 2× programovatelné IO (PIO) bloky, celkem 8 stavových automatů
- flexibilní, uživatelsky programovatelné vysokorychlostní IO
- schopnost emulovat rozhraní jako SD karta a VGA
- WiFi/LAN rozhraní (čip W5100 nebo W5500)
- třípinový port ARM Serial Wire Debug (SWD)
- vestavěný LDO
Uvedené jednočipové moduly od společnosti Wiznet s Raspberry Pi RP2040 naleznete v našem skladovém sortimentu produktů. Detailní technické a další informace o těchto produktech jsou dostupné přímo na naší webové stránce.
