Nepřehlédněte: IoT modul WIZnet založený na RP2040

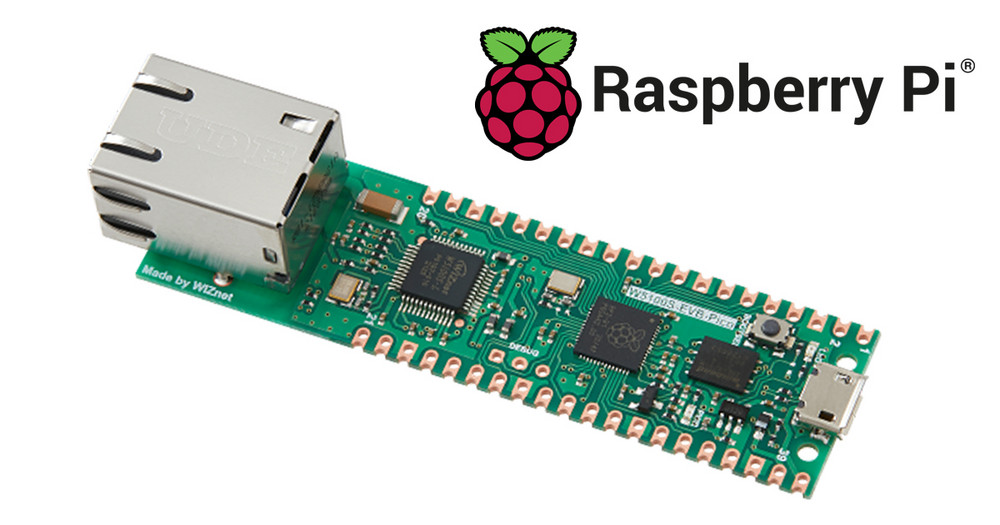

Výrobce WIZnet přichází s novou kompaktní a cenově velmi atraktivní vývojovou platformou založenou na mikrokontroléru Raspberry Pi RP2040 s označením W5100S-EVB-Pico Evaluation Board.
Toto je archivní článek z 04.01.2022. Některé informace již nemusí být aktuální a ve shodě se současným stavem. V případě pochybností Vám rádi poskytneme aktuální informace.

Nepřehlédněte: IoT modul WIZnet založený na RP2040
Krátké shrnutí nejdůležitějších informací včetně hlavních důvodů, proč byste tento produkt neměli určitě přehlédnout, vám připravil Pavel Kováč, produktový specialista SOS electronic.

5 důvodů, proč sáhnout po W5100S-EVB-Pico:

● Ready2use řešení pro IoT aplikace.
● Obsahuje mikrokontrolér Raspberry Pi RP2040.
● Velmi dobrý poměr kvalita a cena.
● Základem je čip W5100 pro připojení k síti Ethernet.
● Nízká spotřeba.


133MHz RP2040 MCU má duální jádro ARM® Cortex®-M0+ poskytující vysoký výkon i s použitím různých režimů s nízkou spotřebou při použití napájení z baterie. RP2040 je rovněž vybaven 2MB Flash pamětí na čipu, symetrickým dvoujádrovým procesorem, deterministickou sběrnicí a bohatou sadou periferních zařízení, rozšířenou o RPi programovatelný I/O subsystém.

Vývojový kit W5100S-EVB-Pico od společnosti WIZnet může fungovat stejným způsobem jako Raspberry Pi Pico a navíc obsahuje čip W5100S TCP/IP. Podporuje Ethernet kabelové připojení přes Media Access Control (MAC), 10Base-T / 100Base-TX Ethernet PHY a je jednočipovým řešením pro internetový protokol TCP/IP.

Poskytuje tak jednoduchý způsob rozšíření internetového připojení pro efektivní a malé vestavěné systémy pomocí RP2040 MCU a W5100S TCP/IP kontroléru.

Nepřehlédněte: IoT modul WIZnet založený na RP2040

Klíčové vlastnosti W5100S-EVB-Pico:


  • Mikrokontrolér RP2040 s 2 MB Flash:

- dvoujádrový Cortex M0+ s taktovací frekvencí až 133 MHz,

- 264 kByte vysoce výkonná SRAM,

- externí Quad-SPI Flash s eXecute In Place (XIP),

- vysoce výkonná sběrnice,

- 30 multifunkčních IO pro všeobecné použití (4 možno použít pro ADC),

-1,8 - 3,3 VDC IO napětí (pozn.: pro Pico IO je napětí pevně nastaveno na 3,3 V),

- 12 bitový analogově-digitální převodník 500 ksps/s (ADC).


  • Různé digitální periferie:

- 2 × UART, 2 × I2C, 2 × SPI, 16 × PWM kanálů,

- 1 × časovač + 4 alarmy, 1 × RTC,

- 2 × programovatelné IO (PIO) bloky, celkem 8 stavových automatů,

- flexibilní, uživatelsky programovatelné vysokorychlostní IO,

- dokáže emulovat rozhraní jako SD karta a VGA.


  • Obsahuje čip W5100S:

- podporuje pevné internetové protokoly: TCP, UDP, WOL přes UDP, ICMP, IGMPv1/v2, IPv4, ARP, PPPoE,

- podporuje 4 nezávislé hardwarové sockety současně,

- vnitřní paměť 16 kB pro TX/RX buffer,

- rozhraní SPI, - zabudovaný 10/100 Ethernet PHY,

- podporuje automatický handshaking,

- plný / poloviční duplex 10/100 Based.


  • Další všeobecné vlastnosti:

- Micro USB B port pro napájení a data (a pro přeprogramování Flash),

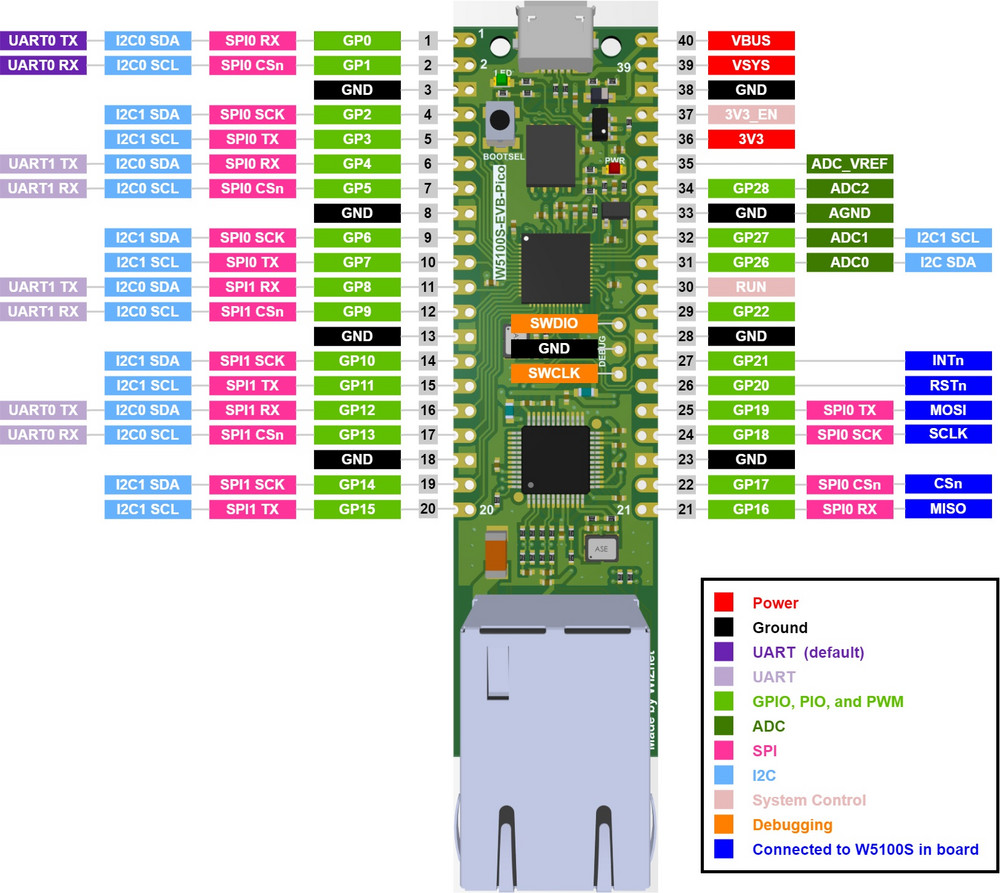

- 40 pinů s průchozími otvory na DPS 75.00 x 21.00mm,

- 3 kolíkový port ARM Serial Wire Debug (SWD),

- zabudovaný konektor RJ45 (RB1-125BAG1A),

- vestavěný LDO (LM8805SF5-33V).


Vývojovou platformu W5100S-EVB-Pico od společnosti WIZnet naleznete v našem skladovém sortimentu.
Další informace včetně ceny a aktuální dostupnosti modulu naleznete na našem webu nebo nás neváhejte kontaktovat na adrese info@soselectronic.cz.
