Genaues und preiswertes Messen von AC-Strom mit den Stromwandlern Talema

Mit den Stromwandlern können Sie einfach und mit hinreichender Genauigkeit den Wechselstrom messen, zudem unter Wahrung eines hohen Sicherheitsniveaus dank galvanischer Trennung.
Dies ist ein 13.04.2012 veröffentlichter Archiv-Artikel. Manche Informationen sind unter Umständen nicht mehr aktuell und entsprechen nicht mehr dem neuesten Stand. Bitte kontaktieren Sie uns bei Interesse.

Allgemeine Messung des Wechselstroms, Überlast- und Kurzschlussschutz, Lastabfall- und Abschaltungserkennung und ähnliche Anwendungen erfordern einfache und zuverlässige Lösung. Stromwandler erfüllen diese Anforderungen und fügen weitere Vorteile wie galvanische Trennung, kein Eingriff in den Messkreis und günstiger Preis hinzu.

Wie wir wissen, basiert eine Methode zur Messung des Wechselstroms durch den Leiter auf der Verwendung des Stromtransformators. Das magnetische Wechselfeld um den Leiter, welches direkt proportional zum Strom durch den Leiter ist, induziert im Messtransformator eine Wechselspannung. Bei geeigneter Konstruktion und richtiger Belastung des Transformators ist die Ausgangsspannung direkt proportional zum Strom in der Messleitung. Der wohl größte Vorteil dieser Methode ist die Tatsache, dass der Messkreis von der Messleitung galvanisch getrennt ist und zugleich fügt der Transformator dem Messkreis weder zusätzliche Last zu noch beeinflusst er ihn in irgendeiner Weise. Wenn wir ins Detail gehen möchten, entnimmt der Transformator aus der Messleitung eine vernachlässigbare Energiemenge in einer Größe von einigen zehn mW/10A, welche in der Transformatorwicklung und der Belastung des Transformators verloren geht.

Jeder Stromtransformator ist für eine bestimmte Belastung konstruiert, d. h. bei einer bestimmten Belastung liefert er die genauesten Ergebnisse. Z. B. für Typ AC-1050 sind es 100 Ohm. In diesem Fall gilt das Übertragungsverhältnis 1000: 1, d. h. bei einem Strom von 10 A fließt in die Transformatorlast ein Strom von 10 mA. Das bedeutet, dass wir auf 100 Ohm Belastung eine Spannung von 1 V messen werden. Der Ausgang des Stromwandlers kann an ein Einbaumessinstrument, Digitalvoltmeter, Oszilloskop oder den Eingang des AD-Wandlers angeschlossen werden.

Genaues und preiswertes Messen von AC-Strom mit den Stromwandlern Talema

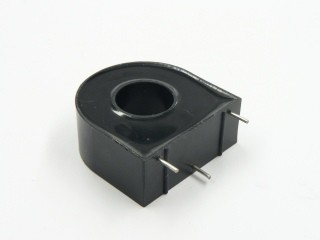

Die Stromwandler Talema stellen Spitzenkomponenten mit einem ausgezeichneten Preis-/Leistungsverhältnis dar. Die Transformatoren sind für das Einlöten in die Leiterplatte entworfen. In unserem Angebot finden Sie mehrere Typen bis zu einem max. Strom von 100A. Zurzeit können wir Ihnen Typ AC 1050 auch aus den Lagervorräten des Herstellers (ca. 8000 Stk.) mit einer Lieferzeit von 1-2 Wochen (die normale Lieferzeit beträgt 20 Wochen) anbieten.. Detaillierte Informationen liefern Ihnen die Datenblätter bei den einzelnen Typen.

Bei Interesse kontaktieren Sie uns bitte unter der Adresse info@soselectronic.de.

Genaues und preiswertes Messen von AC-Strom mit den Stromwandlern Talema

Vorteile/Eigenschaften:

  • einfache Messung mit galvanischer Trennung
  • hohe Empfindlichkeit
  • kein Einfluss auf den Messkreis
  • lange Lebensdauer
  • Beständigkeit gegen anspruchsvolle Bedingungen
  • preiswerte Lösung
