Potrzebujesz złącza USB4/USB-C o stopniu ochrony IP68? Nie szukaj dalej! Wybierz rozwiązanie marki Attend

Złącza USB4 i USB-C firmy Attend z ochroną do IP68

Firma Attend rozszerzyła swoją ofertę modeli USB o złącza USB-C, w tym wersje USB4. Dodaliśmy je do naszego portfolio produktów, ponieważ wyższy stopień ochrony IP zapewnia znacznie więcej możliwości, nie tylko w przypadku urządzeń przenośnych, ale także wielu zastosowań przemysłowych.

Przygotowaliśmy krótki przegląd aktualnej oferty modeli USB4/USB-C i zamieściliśmy kilka praktycznych wskazówek dotyczących wyboru złącza odpowiedniego do danego zastosowania. Zanim jednak przejdziemy do szczegółów, omówmy kwestie podstawowe.

Czym jest specyfikacja USB4?

Specyfikacja USB4 (Universal Serial Bus Generation 4) opiera się na standardach USB 3.2 i USB 2.0 oraz protokole Thunderbolt.

Mowa tu o komunikacji wieloprotokołowej, co oznacza, że jedno złącze umożliwia komunikację USB 3.x, DisplayPort i PCI Express, a także może zasilać podłączone urządzenie. W rezultacie specyfikacja USB4 w każdym przypadku obejmuje funkcję USB PD (Power Delivery). Złącze jest jednak zawsze typu USB-C.

Co wyróżnia standard USB4 i jakie są zalety jego stosowania?

USB4 umożliwia podłączenie wielu urządzeń peryferyjnych do urządzenia przenośnego lub komputera za pomocą tylko jednego typu kabla, zapewniając jednocześnie wysoką prędkość transferu danych.

Najważniejsze nowości w ofercie złączy USB-C firmy Attend:

Do oferty wprowadziliśmy kilka wodoodpornych złączy USB typu C do grupy produktów USB i Fire Wire (IEEE 1394) marki Attend. Łączą one wysoką prędkość transmisji danych z solidną ochroną spełniającą wymagania normy IP67 do IP68, dzięki czemu idealnie nadają się do zastosowań przemysłowych, motoryzacyjnych i przenośnych.

Na etapie dokonywania wyboru uwzględniliśmy również różne rodzaje montażu, które można wykorzystać w projektach.

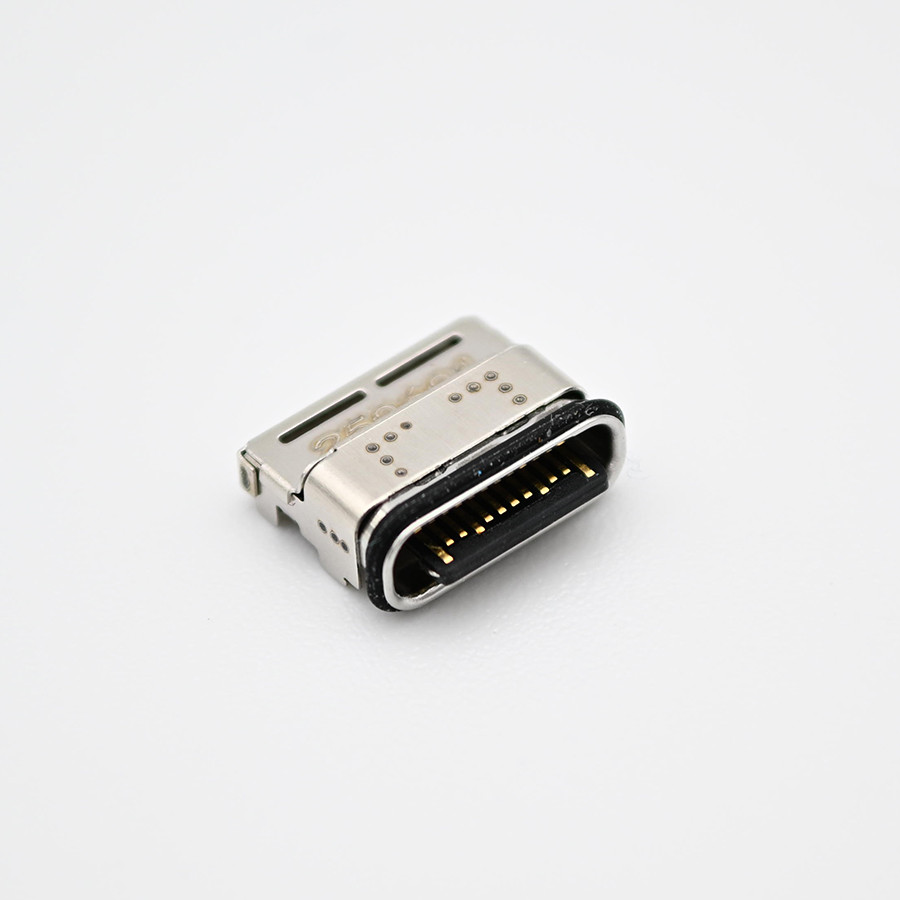

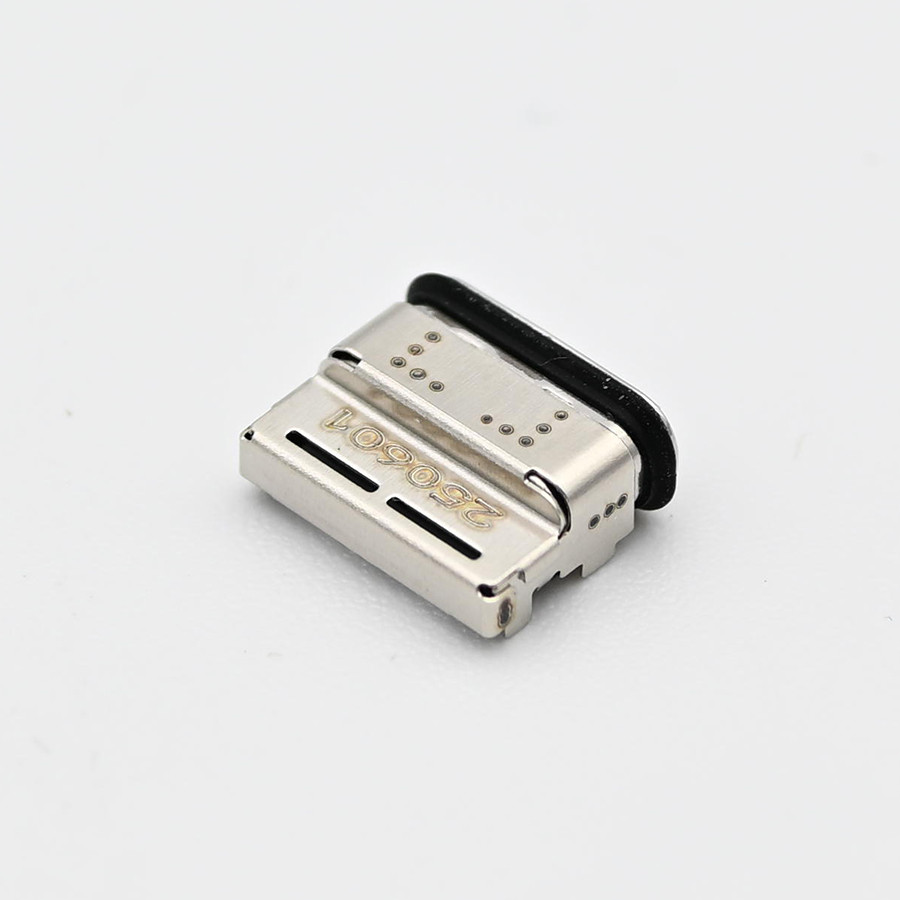

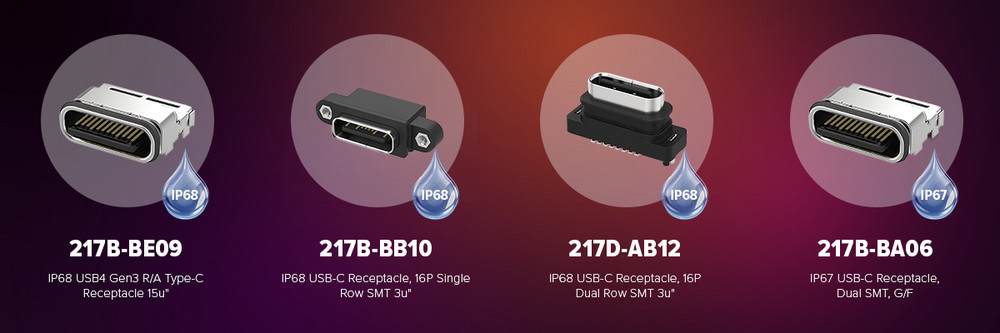

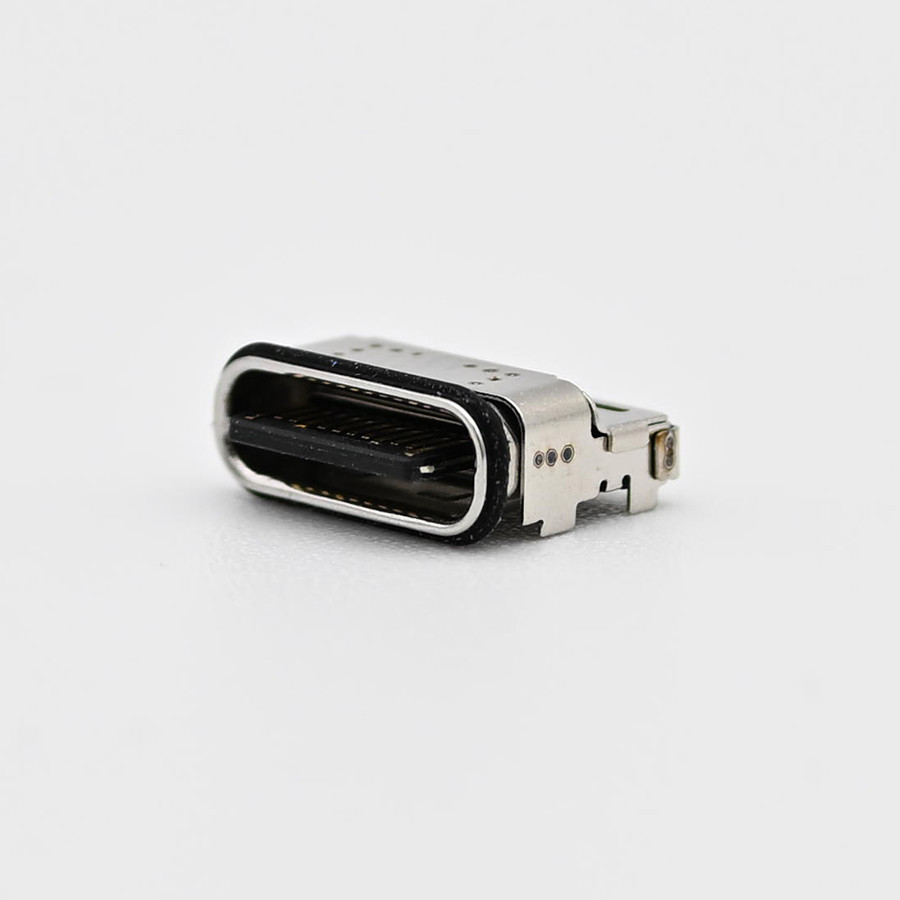

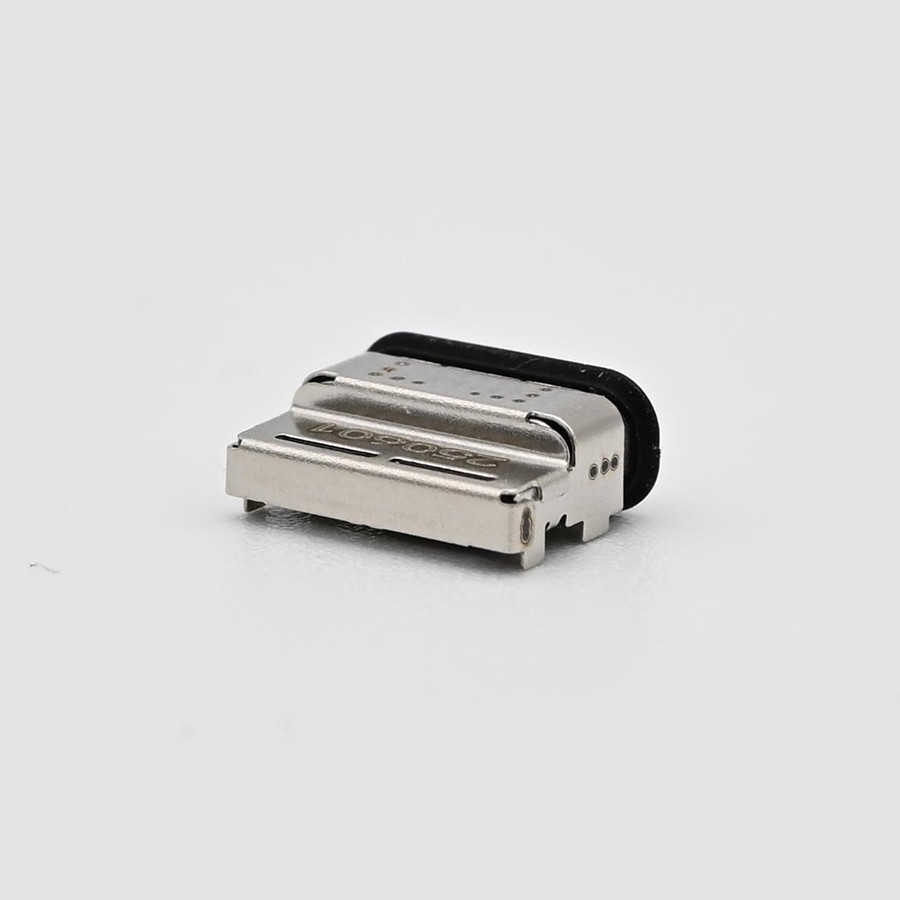

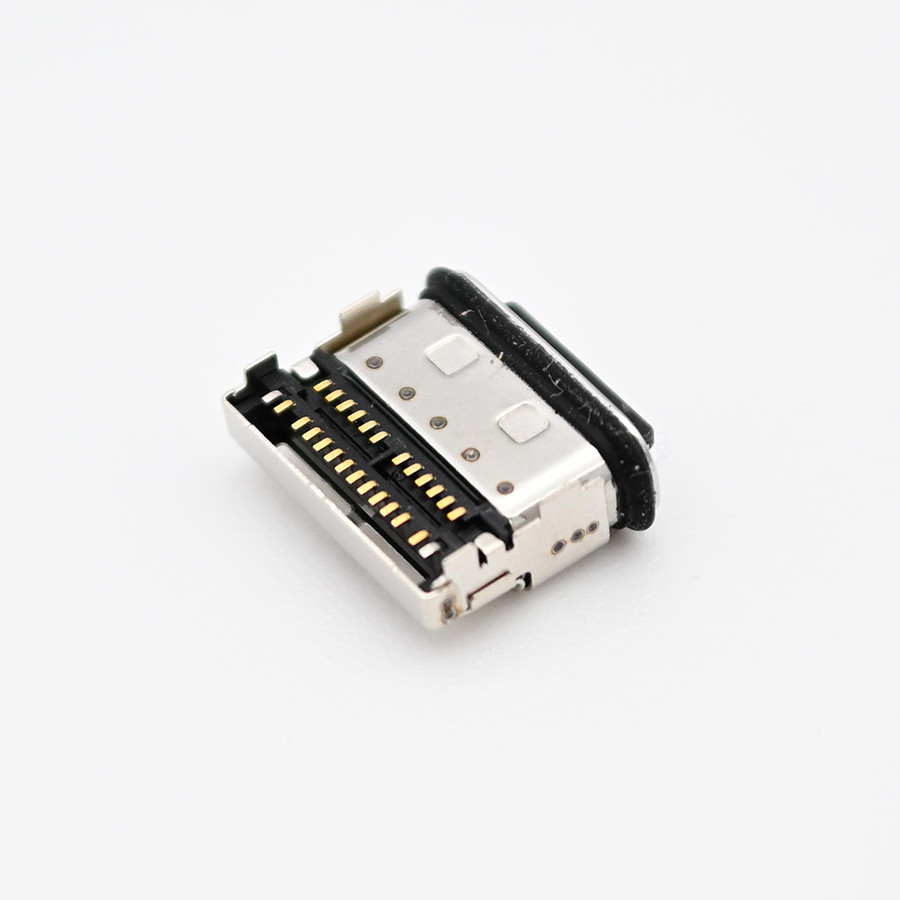

1. 217B-BE09- USB-C, 24 piny, SMD, IP68, Gen3 USB4, 40 Gb/s, 30 V/5 A
2. 217B-BB10- USB-C, 16 pinów, SMD, IP68, USB 2.0, 20 V/5 A, montaż śrubowy

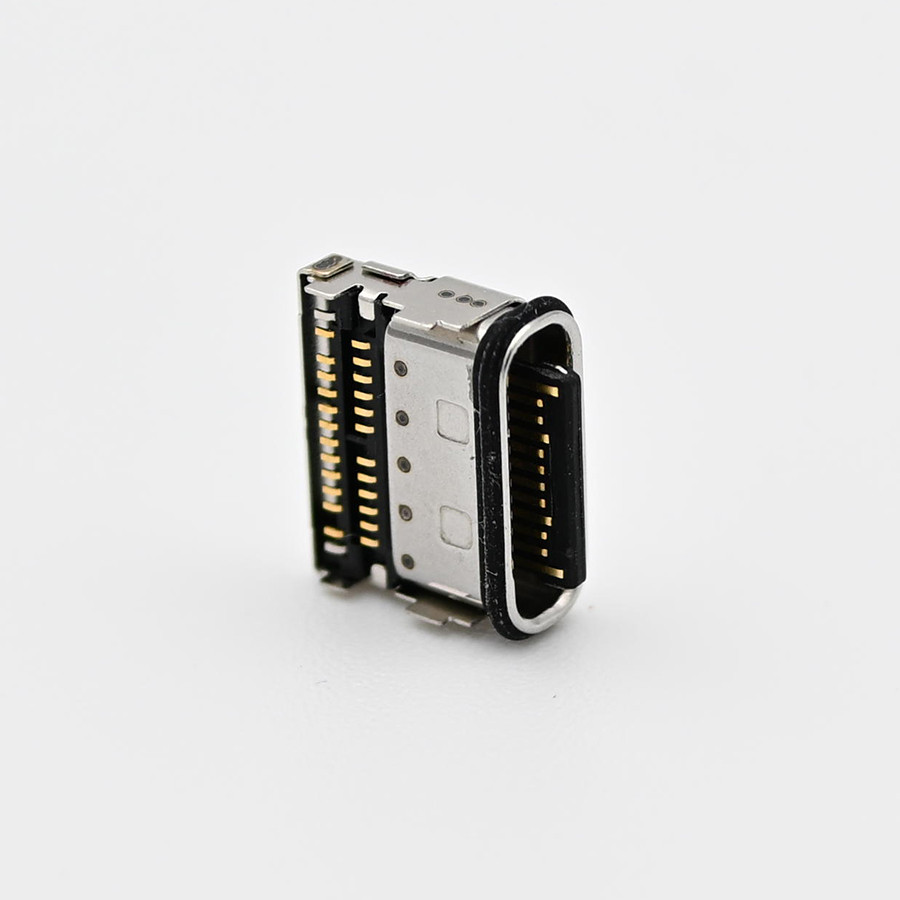

3. 217D-AB12- USB-C, 16 pinów, SMD, IP68, USB 2.0, 20 V/5 A, montaż pionowy
4. 217B-BA06- USB-C, 24 piny, SMD, IP67, USB 3, 10 Gb/s, 20 V/3 A, do 105°C
5. US-CPCP-12002- kabel USB do 217B-BB10, USB 3.1, długość 1,2 m, montaż śrubowy

Złącza USB-C o stopniu ochrony IP67 i IP68 dołączyliśmy do naszego asortymentu. Wybrane produkty są dostępne od ręki, dzięki czemu możesz od razu wykorzystać je w Twoich projektach. Na życzenie bezpośrednio od producenta dostarczymy również inne produkty, typy i modele – oczywiście na wyjątkowo korzystnych warunkach.

Skorzystaj z próbki produktu przy realizacji swojego projektu

Opracowujesz nowe rozwiązanie i chciałbyś przetestować komponenty, które zamierzasz w nim zastosować? Skontaktuj się z nami lub wypełnij formularz zamieszczony pod artykułem. Z przyjemnością dostarczymy próbkę wyrobu, którą będziesz mógł wykorzystać w realizowanym przez siebie projekcie.

Wskazówki dotyczące wyboru złącza USB odpowiedniego do danego zastosowania

Wybór złącza USB w oparciu o prędkość i przeznaczenie urządzenia:

Przed wyborem odpowiedniego złącza USB warto poznać odpowiedzi na poniższe pytania.

• Czy celem jest wyłącznie ładowanie urządzenia przenośnego i korzystanie z protokołu USB PD?

W takim przypadku wystarczy 6-pinowe złącze USB-C. Jest ono zazwyczaj stosowane w ładowarkach do urządzeń przenośnych. Kluczowymi parametrami będą tutaj napięcie znamionowe i prąd znamionowy.

• Czy chcemy ładować urządzenie przenośne, korzystać z protokołu USB PD, ale także zapewnić komunikację z prędkością odpowiednią do maks. USB 2.0?

W tym celu potrzebne będzie złącze USB z 16 pinami, takie jak 217B-BB10 lub 217D-AB12.

• Czy chcemy ładować urządzenie przenośne, korzystać z protokołu USB PD, ale także komunikować się jeszcze szybciej?

Wybór jest tutaj nieco bardziej złożony. Jednak na pewno potrzebne jest złącze z 24 pinami, takie jak 217B-BE09 lub 217B-BA06. Następnie warto wziąć pod uwagę takie parametry, jak napięcie i prąd znamionowy do ładowania, a także maksymalną szybkość transferu danych potrzebną do komunikacji.

Jeśli wysoka prędkość transferu ma kluczowe znaczenie przy wyborze złącza, warto rozważyć wybór modelu 217B-BE09 firmy ATTEND, czyli złącze USB4 Gen3 do transferu danych z prędkością do 40 Gb/s. Ale co to dokładnie oznacza w praktyce i jak należy właściwie rozumieć ten dane?

Wyjaśnienie

Jeśli producent określa, że złącze USB Gen3 (Generation 3) jest przeznaczone do maksymalnej szybkości transferu danych wynoszącej 40 Gb/s, odpowiada to konfiguracji USB4 Gen 3x2. Symbol „x2” oznacza, że używane są dwie pary różnicowe przewodów.

W tym konkretnym przykładzie zasada brzmi: 2×20 Gb/s=40 Gb/s. Dlatego szybkość transferu dla pojedynczej pary różnicowej wynosi 20 Gb/s.

Wybór złącza USB na podstawie żywotności:

Złącza USB typu C są zazwyczaj zaprojektowane z myślą o dużej liczbie cykli podłączania i odłączania, najczęściej od 1000 do 10 000 cykli. Dla porównania, typowa liczba cykli dla złączy WTB (Wire-to-Board) wynosi od 50 do 100.

Wybór złącza USB na podstawie odporności na warunki środowiskowe:

Podobnie jak w poprzednich punktach, najlepsze rozwiązanie znajdziemy, odpowiadając na poniższe pytania.

• Czy potrzebujemy uszczelnionego złącza USB-C o stopniu ochrony IP67 lub IP68?

Złącze urządzenia leżącego swobodnie na biurku zazwyczaj nie wymaga specjalnej ochrony przed kurzem lub wilgocią. Jednak urządzenie noszone w kieszeni jest narażone na działanie kurzu lub sporadycznie wilgoci i zdecydowanie wymagane jest tu stosowanie złącza o wyższej odporności na kurz i wodę.

Jeśli zdecydujemy się na takie rozwiązanie, musimy upewnić się, czy również obudowa urządzenia jest precyzyjnie zaprojektowana, tak by mogła zagwarantować ten sam wysoki stopień ochrony IP.

• Jaka powinna być grubość złocenia na powierzchni złączy USB-C?

Złącza USB-C nie są specjalnie zaprojektowane do pracy w agresywnych warunkach przemysłowych. Mimo to urządzenia przenośne nosi się w kieszeniach czy w torbie, więc mogą one ulec zawilgoceniu, a nawet zostać zalane kwaśnym napojem lub roztworem podczas pracy w laboratorium.

Ogólnie rzecz biorąc, istnieją dwa popularne rodzaje złocenia powierzchni złączy USB-C:

• Flash Gold – styki z tym wykończeniem mają bardzo cienką warstwę złota, więc nie są one prawdziwie pozłacane. Ważniejsza jest tutaj grubość warstwy niklu znajdującej się pod spodem. Najczęściej wynosi ona 50 u”.
• Gold – jeśli producent styków uważa, że jego styki są rzeczywiście pozłacane, to z pewnością zainwestował w samą obróbkę znaczny wysiłek i oczywiście pieniądze. Podaje zatem grubość powłoki złota na stykach. Najczęściej grubość powłoki złota na stykach pozłacanych wynosi od 3 u” do 50 u”.

Jaka jest odpowiednia grubość złocenia dla złączy USB-C?

Jak można się domyślić, nie ma jednej, jednoznacznej odpowiedzi na to pytanie.

Grubość warstwy złota na styku powlekanym zależy od kilku czynników. Jeśli złącze USB-C jest używane w urządzeniach przenośnych, przy czym jest często podłączane i odłączane, prawdopodobieństwo powstania warstwy utlenionej zmniejsza się.

W miejscach, w których styki nie stykają się bezpośrednio, styk powinien być sprężysty, wystarczająco gładki, a warstwa powłoki powinna być na tyle jednolita, aby nie powodować zużycia plastikowej prowadnicy, w której porusza się styk. Styki pozłacane, czyli z wykończeniem Gold, spełniają wszystkie te wymagania, ale wykończenie Flash Gold już nie.

Jeśli złącze USB-C jest używane tylko sporadycznie, na przykład jako złącze serwisowe do aktualizacji oprogramowania sprzętowego urządzenia (firmware), stosowanie pozłacanego styku jest nadal istotne, ale grubość warstwy złota nie musi być duża.

Chcesz dowiedzieć się więcej o złączach USB?

W podanych linkach można znaleźć przydatne informacje na temat złączy USB4 i USB typu C, jak również logo w oparciu o cechy USB-C. Przejrzysta tabela i bardziej szczegółowe informacje na temat złączy USB i USB4 dostępne są także w Wikipedii.

Szczegółowe informacje na temat pinów oraz linki do innych złączy USB-C firmy Attend można znaleźć w naszym poprzednim artykule „Złącze USB-C firmy Attend do płytek drukowanych z certyfikatem IP68 niezawodnie chroni Twój projekt”.

Praktyczna tabela dotycząca trybów zasilania (PD) jest dostępna w artykule „Co powinieneś wiedzieć o złączach USB-C – trzy najważniejsze kwestie”.

Chcesz dowiedzieć się więcej o produktach marki Attend lub uzyskać pomoc albo poradę techniczną odnośnie wyboru odpowiedniego modelu? Masz pytania lub potrzebujesz wsparcia? Z przyjemnością Ci pomożemy.
