Komputer jednopłytkowy (SBC) o nazwie PI-SG565D firmy Quectel to atrakcyjne rozwiązanie dla każdego programisty, który potrzebuje dużej mocy obliczeniowej i poszukuje funkcji multimedialnych oraz elastycznej łączności. PI-SG565D doskonale wypełnia lukę między lekkimi komputerami SBC, takimi jak Raspberry Pi, a droższymi platformami wbudowanymi, zwłaszcza w przypadku wymagających zadań związanych ze sztuczną inteligencją lub przetwarzaniem wideo.

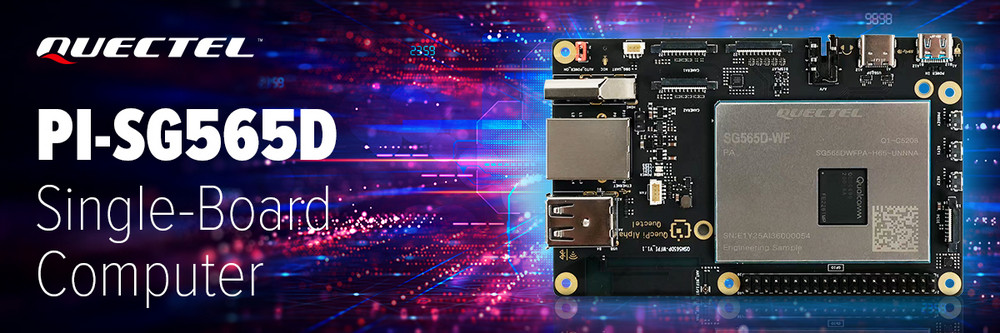

PI-SG565D firmy Quectel – potężny multimedialny komputer jednopłytkowy o dużej mocy obliczeniowej
Rozwiązanie firmy Quectel oznaczone numerem PI‑SG565D, znane również jako QuecPi PI‑SG565D, to wysokowydajny SBC lub płytka rozwojowa smart MOB. Płytka ta została zbudowana w oparciu o koncepcję modułu Smart Mobility Architecture (SMARC) i jest przeznaczona do wszystkich zastosowań, począwszy od AIoT (sztucznej inteligencji rzeczy) i przetwarzania brzegowego po robotykę, sterowanie przemysłowe, multimedia i inne aplikacje wymagające intensywnego przetwarzania danych.
| Cała idea rozwiązania jest bardzo prosta: ma ono zapewnić funkcjonalność na poziomie komputera stacjonarnego w kompaktowym formacie SBC, oferując otwarty sprzęt/oprogramowanie, elastyczne wejścia/wyjścia oraz niezawodne funkcje multimedialne i sieciowe. |
Kluczowe cechy i funkcje płytki rozwojowej PI-SG565D firmy Quectel
Na podstawie dokumentacji technicznej firmy Quectel wyodrębniliśmy najważniejsze cechy i funkcje komputera jednopłytkowego PI-SG565D. Szczegółowa specyfikacja techniczna zawsze dostępna jest w arkuszu danych.
- Procesor i moc obliczeniowa:
- Procesor Qualcomm QCS6490, 8-rdzeniowy, 64-bitowy
- Moc obliczeniowa do 12,15 TOPS, w tym procesor graficzny Adreno-642L/643
- Pamięć i pamięć masowa:
- Domyślna pamięć RAM: 8 GB LPDDR4X
- Pamięć masowa: UFS (domyślnie 128 GB, z opcją do 256 GB)
- Rozszerzenie: obsługuje zewnętrzne dyski eMMC lub SSD
- Łączność sieciowa i bezprzewodowa:
- Bezprzewodowa: dwuzakresowe Wi-Fi (2,4 GHz i 5 GHz, IEEE 802.11a/b/g/n/ac), Bluetooth 5.0
- Przewodowa: Gigabit Ethernet
- Multimedia, wideo i wyświetlanie:
- GPU: Adreno 642L/643
- Kodowanie wideo: do 4K przy 30 klatkach na sekundę (H.264/H.265)
- Dekodowanie wideo: do 4K przy 60 klatkach na sekundę (H.264, H.265, VP9)
- Wyświetlacz: dwa wyświetlacze poprzez DisplayPort (DP) + LCM (MIPI‑DSI) lub DP + HDMI
- Kamera: dwa interfejsy kamery MIPI‑CSI
- Audio: gniazdo 3,5 mm, wyjście audio HDMI, cyfrowy kanał wejściowy mikrofonu
- Interfejsy we/wy:
- Zasilanie: USB‑C do zasilania
- Wysoka prędkość: 1 × interfejs PCIe
- USB: wiele portów USB (dokładna liczba zależy od źródła)
- GPIO: złącze rozszerzeń GPIO kompatybilne z 40-pinowym złączem Raspberry Pi
- Pamięć: rozszerzenie karty SD
- Debugowanie: Debug UART („DBG_UART”) dla konsoli szeregowej
- Właściwości fizyczne i mechaniczne:
- Wymiary: około 108,94 mm × 68,70 mm × 23,00 mm
- Waga: ~71,6 g
- System operacyjny i oprogramowanie:
- Obsługiwane systemy operacyjne: wersje systemu Linux (Ubuntu, Yocto)
- Oprogramowanie open source: całkowicie otwarte oprogramowanie i sprzęt
- Dostęp: domyślnie logowanie jako root przez UART
- Narzędzia: narzędzia programistyczne i dokumentacja dostępne w QuecDevZone
- Wsparcie w cyklu życia:
- Wsparcie i dostępność oficjalnie deklarowane do 2036 r.
- Główne zalety architektury i konstrukcji:
- Obliczenia i GPU: wysokiej klasy układ SoC QCS6490 przeznaczony do zadań wspieranych przez sztuczną inteligencję
- Przyspieszenie: silne przyspieszenie graficzne i multimedialne dzięki integracji procesora graficznego Adreno
- Podwójny wyświetlacz i możliwości multimedialne:
- Wyświetlacze: obsługuje podwójne wyjście wyświetlacza (DP + HDMI lub DP + LCM)
- Przykład zastosowania: idealny do cyfrowych oznakowań, kiosków lub aplikacji z podzielonym wyświetlaczem
- Kamery: podwójne wejścia kamery (przez MIPI-CSI) umożliwiają wejście wideo i przepływ pracy z wykorzystaniem wizji komputerowej
- Wiele wejść/wyjść:
- Elastyczność: PCIe, wiele portów USB, karta SD i 40-pinowe złącze GPIO
- Kompatybilność: kompatybilność z Raspberry Pi GPIO ułatwia ponowne wykorzystanie lub przenoszenie istniejących dodatków („HAT”) zaprojektowanych dla Raspberry Pi
- Otwarty ekosystem:
- Dostępność: wysoka dostępność dla programistów dzięki otwartej platformie sprzętowej i programowej
- Zasoby: dokumentacja, oprogramowanie układowe, skrócone instrukcje obsługi i narzędzia dostarczane przez firmę Quectel
- Dostęp dla programistów: zobowiązanie do zapewnienia swobody programistom poprzez uruchamianie konsoli root za pośrednictwem UART
Zastosowanie płytki PI-SG565 Quectel w praktyce
| Płytka rozwojowa PI-SG565D firmy Quectel zapewnia wysoką prędkość transferu, funkcje multimedialne i dużą moc obliczeniową w szerokim zakresie zastosowań przemysłowych i konsumenckich. |
- Przetwarzanie brzegowe i wnioskowanie AI: idealna do takich zadań, jak przetwarzanie obrazu, np. w inteligentnych kamerach, lokalnej analityce, robotyce i sterowaniu w czasie rzeczywistym
- Urządzenia multimedialne i terminale: cyfrowe oznakowanie, interaktywne kioski, wyświetlacze i dekodery telewizyjne
- Sterowanie przemysłowe i automatyka: odpowiednia do zadań typu PLC, sterowania maszynami, do przemysłowych urządzeń PDA i paneli HMI (interfejs człowiek-maszyna)
- Robotyka i systemy autonomiczne: doskonale nadaje się do zastosowań związanych z wizją robotyczną, SLAM i podobnych dzięki obsłudze wielu kamer, procesorowi graficznemu i ulepszonej łączności
- IoT i bramy: potężna brama o dużej pamięci RAM, pamięci masowej, z funkcjami sieciowymi oraz możliwością połączenia z chmurą, lokalnymi urządzeniami i czujnikami
PI-SG565D – pierwsze kroki
Jeśli dopiero zaczynasz pracę z płytką rozwojową PI-SG565D Quectel, oto kilka przydatnych wskazówek.
- Uruchamianie i logowanie:
- Aby uzyskać dostęp do konsoli szeregowej, można użyć debugowania UART („DBG_UART”).
- Przy pierwszym uruchomieniu domyślnym loginem jest root, a hasło nie jest wymagane.
- Wyświetlanie przez Type-C/DP:
- Płytka obsługuje port USB-C jako interfejs DisplayPort (DP). Oznacza to, że można podłączyć wyświetlacz DP przez port Type-C, uruchomić usługi wyświetlania (takie jak Weston) w systemie Linux i odtwarzać wideo za pomocą Gstreamer.
- Systemy plików i rozszerzenie pamięci masowej:
- Oprócz wewnętrznej pamięci UFS dostępne są opcje zewnętrzne, takie jak SSD i eMMC, a także obsługa kart SD. Zapewnia to dużą elastyczność pod względem pojemności i wydajności.
Najważniejsze cechy SBC/Edge-AI w PI-SG565D
- Wydajność 12–12,5 TOPS
- Obsługa dwóch wyświetlaczy i dwóch wejść kamery
- Rozwiązanie otwarte sprzętowo/programowo i kompatybilne z Raspberry Pi
| WSKAZÓWKA: Mimo że płytka PI-SG565D jest oczywiście wydajna, należy pamiętać, że 8 GB LPDDR4X może osiągnąć wartości graniczne podczas uruchamiania bardzo dużych modeli wnioskowania lub przetwarzania wideo z ultrawysoką przepustowością. W przypadku zastosowań bliskich wartościom granicznym trzeba upewnić się, czy zapewnione jest wydajne chłodzenie, stabilne zasilanie i dobrze zoptymalizowane obciążenia. |
Model PI-SG565D-WF 8+128 (PISG565DWF-8H128-AAPCB) firmy Quectel jest teraz dostępny w naszej ofercie bezpośrednio z magazynu, możesz go zatem wykorzystać w kolejnym realizowanym projekcie.
