Rozwiązania zasilające urządzenia trójfazowe są obecnie często wyposażone w prostownik sieciowy, kondensatory obwodu pośredniego DC i system sterowania, który generuje sygnały modulacji szerokości impulsów (PWM) do przełączania tranzystorów mocy, takich jak IGBT, MOSFET lub GaN MOSFET. Jednak przy wzroście częstotliwości przełączania PWM, wysokiej jakości filtr EMC zyskuje znaczenie kluczowe.
Filtry trójfazowe marki Schurter
SOS electronic oferuje pełną gamę filtrów trójfazowych firmy Schurter. Większość z nich jest dostępna bez przewodu neutralnego (połączenie w trójkąt: L1, L2, L3, PEN).
Producent oferuje również dwustopniowe filtry z serii FMBD EP i FMBD NEO, a także jednostopniowe filtry z serii FMAD CP, FMAD NEO, FMAD, FMAD RAIL, FMW4-65 i FMW4-81(95) – wszystkie wyposażone w przewód neutralny (połączenie w gwiazdę: L1, L2, L3, N i PE).
Seria filtrów EMC FMBD firmy Schurter
Dostępne są filtry o prądzie znamionowym od 16 A do 230 A i znamionowym napięciu fazowym 300 V (przewód fazowy-przewód neutralny 520 V) lub 400 V (przewód fazowy-przewód fazowy 760 V).

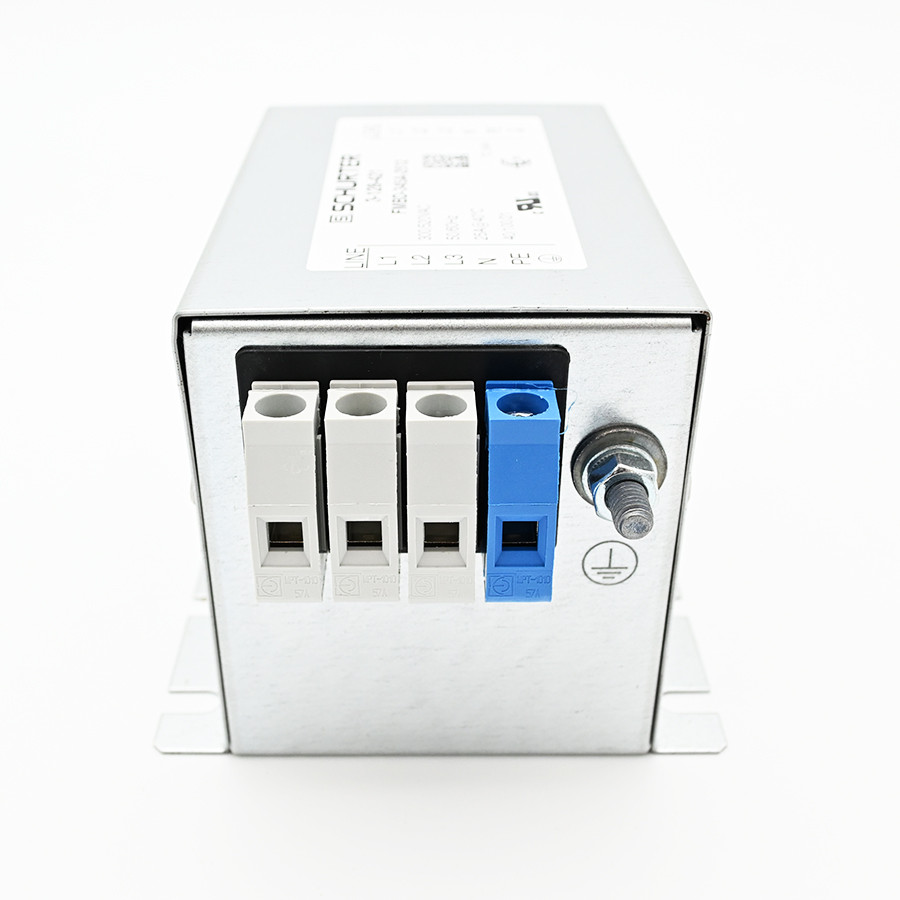

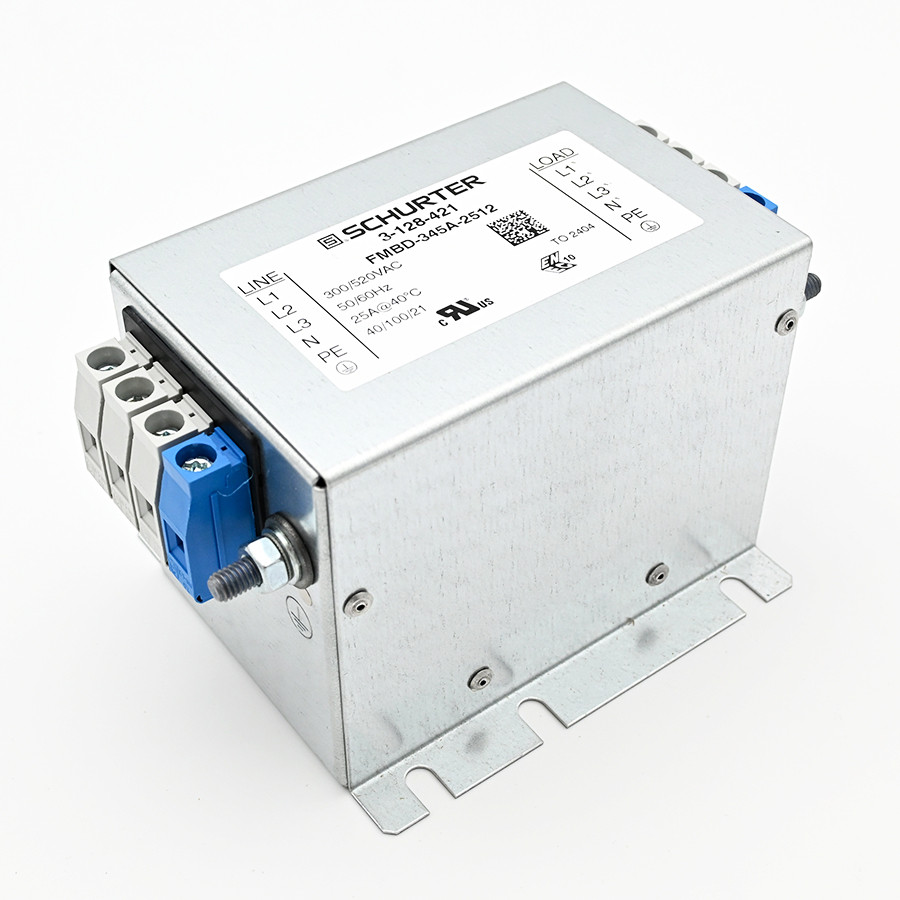

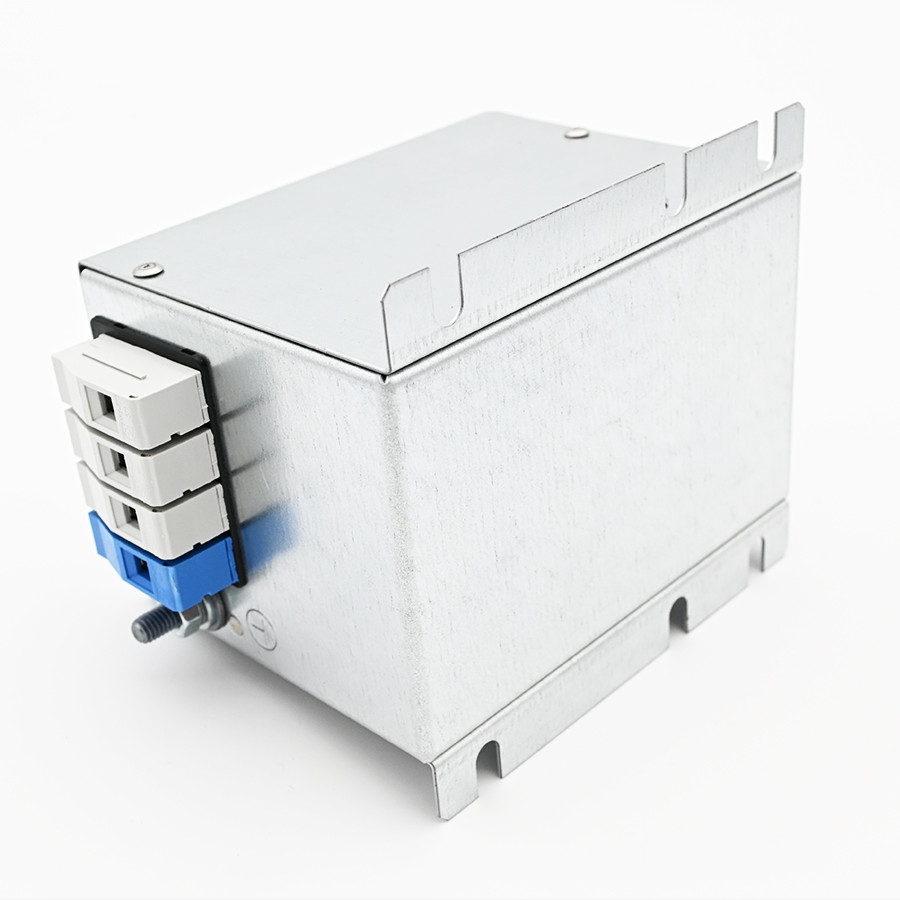

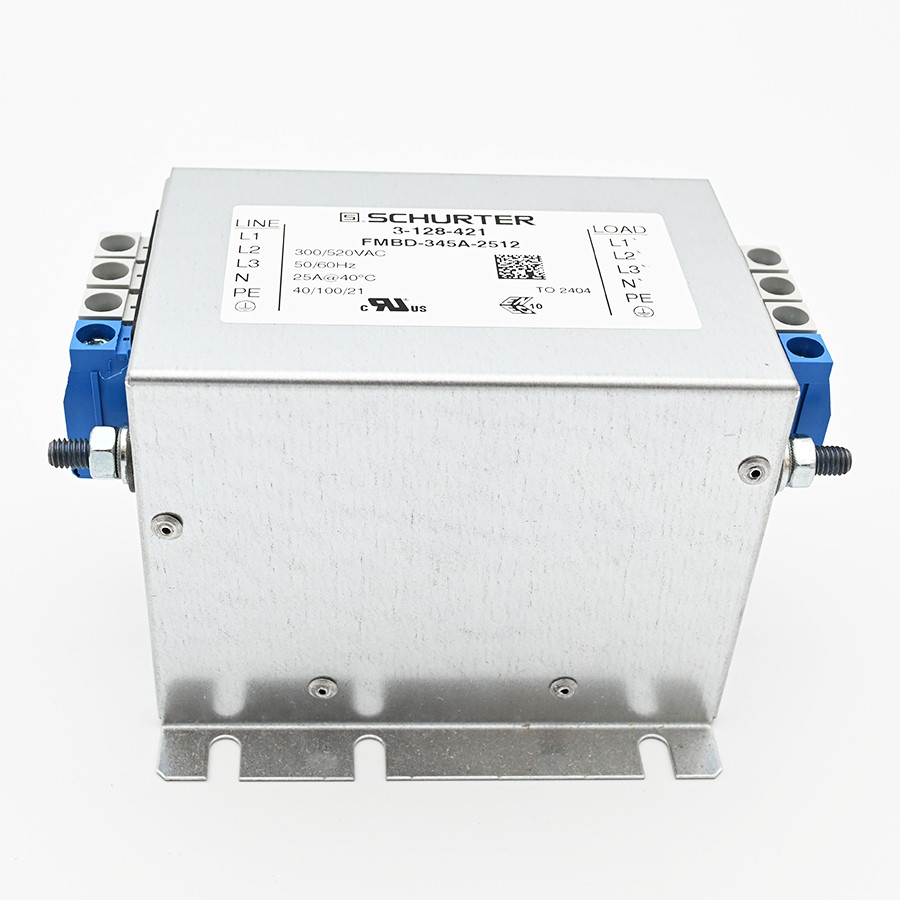

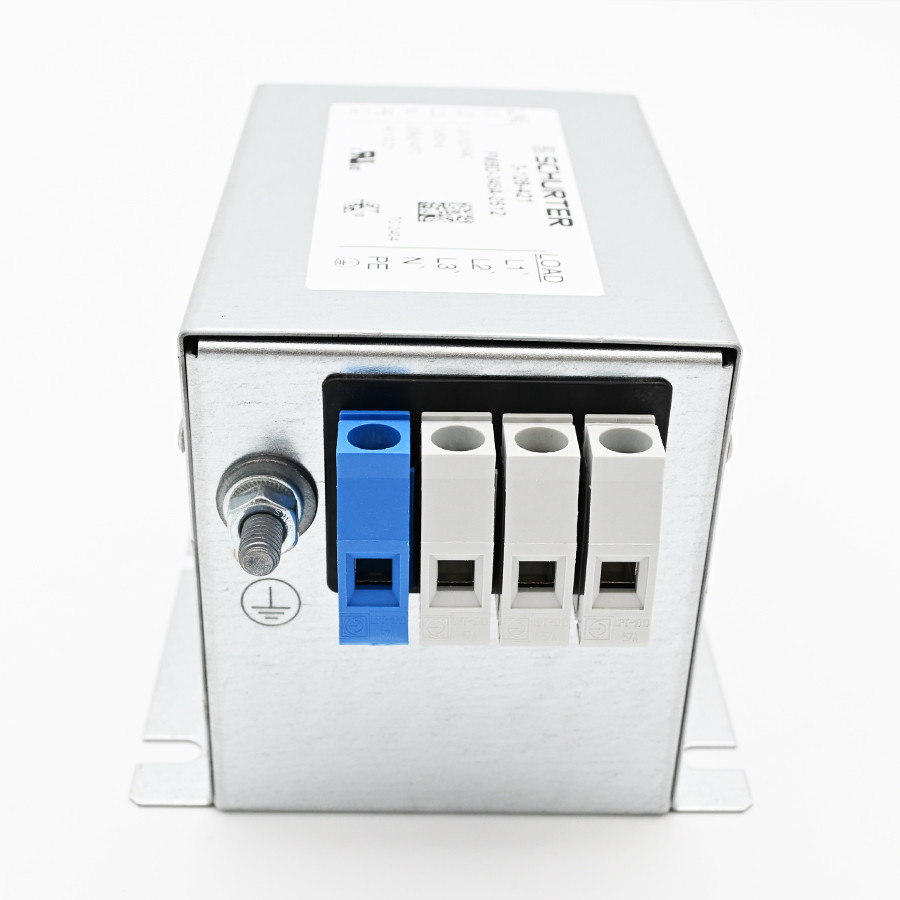

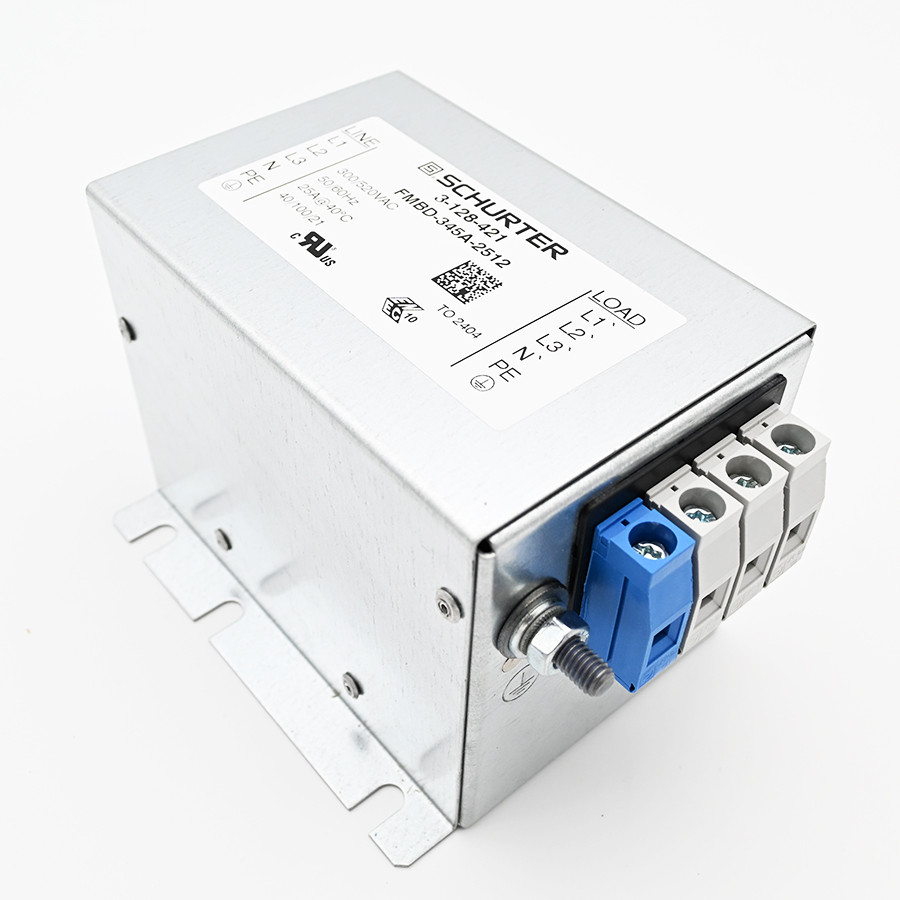

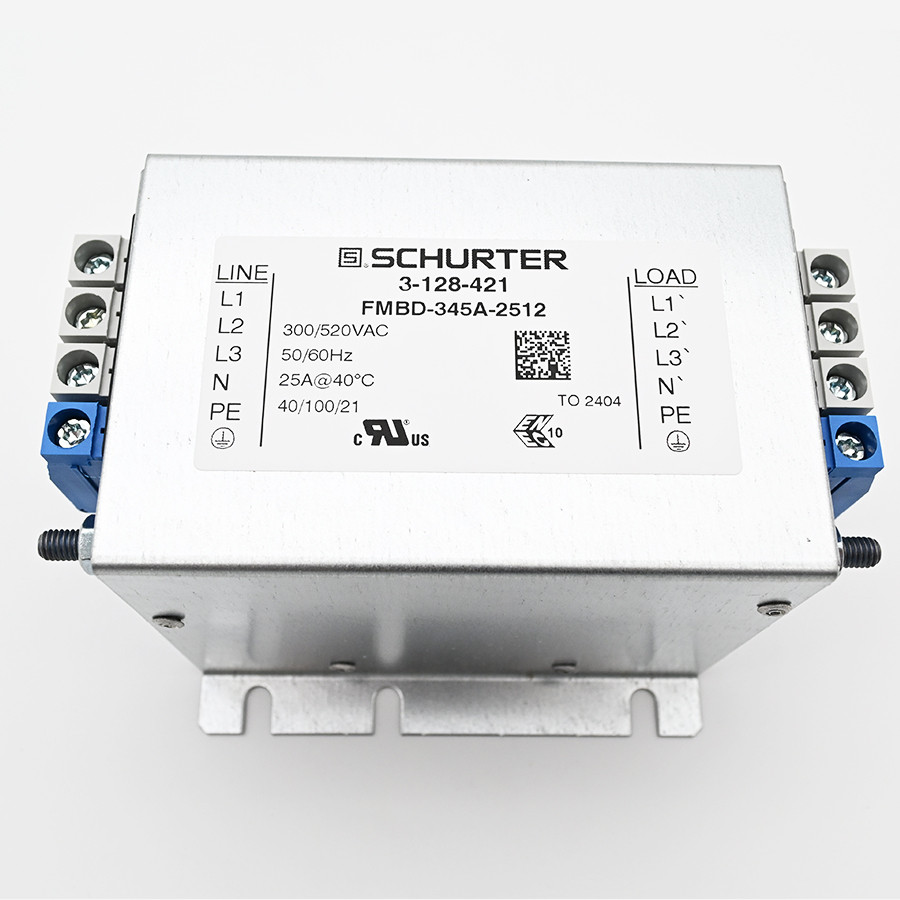

Schurter 3-128-421 (FMBD-345A-2512)
- Prąd znamionowy – 25 A
- Nominalne napięcie fazowe – 300 V, napięcie sieciowe – 520 V
- Certyfikowane przez VDE i cURs dla natężenia 25 A przy 40°C, 300/520 V, 50/60 Hz
- Niski prąd upływu – 2,55 mA
- Konstrukcja 2-stopniowa – bardzo wysokie tłumienie
- Zakres temperatur pracy: od -40°C do +100°C
- Zaciski śrubowe dla przewodów do 10 mm², śruba M6 dla PE
- Wymiary całkowite – 110 × 157 × 91 mm
- Waga – 1,2 kg
| Niezawodny filtr Schurter serii 3-128-421 (FMBD-345A-2512) jest dostępny bezpośrednio z magazynu i gotowy do natychmiastowej wysyłki. Oferujemy go w atrakcyjnej cenie. Nie przegap okazji, ponieważ produkt jest dostępny tylko do wyczerpania zapasów. |
Zastosowanie
- Zapewnia ochronę przed zakłóceniami z sieci zasilającej do urządzenia i odwrotnie
- Zaprojektowany specjalnie do zastosowań przemysłowych, takich jak przetwornice częstotliwości, napędy silników krokowych, systemy UPS, falowniki i inne
System znakowania produktów
Arkusz danych zawiera kod zamówienia, ale można również znaleźć ten sam filtr online oznaczony jako FMBD-3ABB-CCDE.XX.
- A: prąd upływu: 4: < 3,5 mA, 9: > 3,5 mA
- BB: typ obudowy: 5A, 5B, 5C, 5D
- CC: prąd znamionowy: 16 = 16 A, … 80 = 80 A, J1 = 110 A, J8 = 180 A, K3 = 230 A
- D: typ zacisku: 1 = listwa zaciskowa
- E: znamionowe napięcie fazowe: 2: 480 V < U <= 520 V, 4: 660 V < U <= 760 V
- XX: wersja specyficzna dla klienta
Zgodnie z powyższą struktura znakowania typ 3-128-421 = FMBD-345A-2512.
Norma dotycząca tłumienności filtrów EN 55017
Właściwości w zakresie tłumienia filtrów zależą od impedancji zarówno źródła, jak i obciążenia. Procedura pomiaru tłumienia została zaktualizowana w normie IEC CISPR 17 w 2011 roku i opublikowana jako EN 55017.

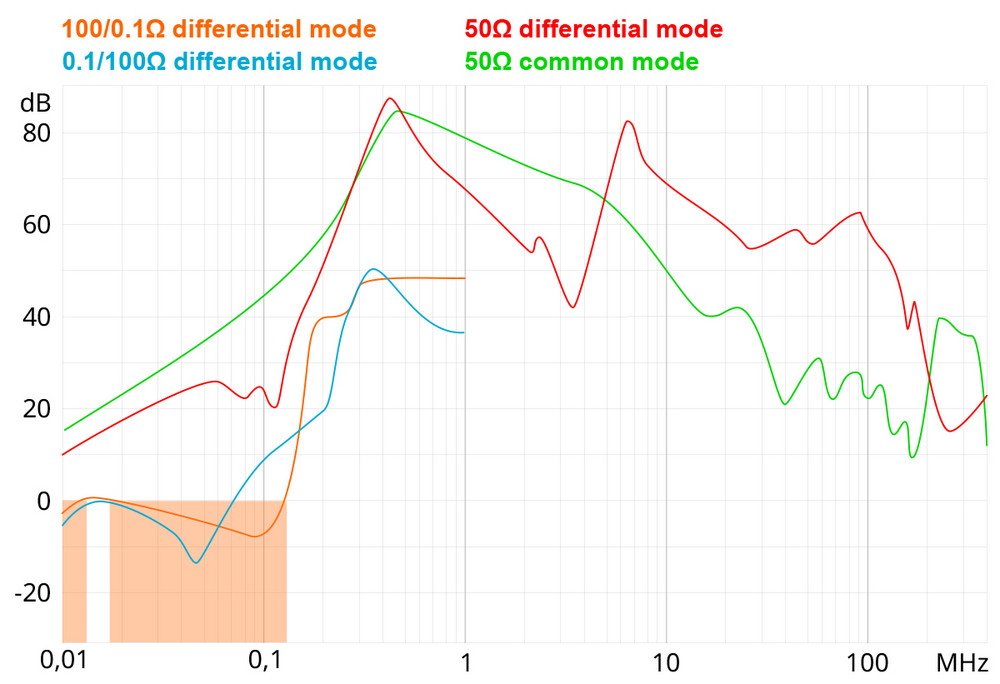

Tłumienie w trybie różnicowym i wspólnym jest testowane przy 50-omowej impedancji źródła/obciążenia, a także w najbardziej niekorzystnych warunkach przy konfiguracjach 0,1/100 Ω lub 100/0,1 Ω.
Jak widać powyżej, w niektórych zakresach częstotliwości tłumienie może wydawać się ujemne, wskazując raczej na rzeczywiste wzmocnienie niż tłumienie. Zjawisko to rzeczywiście występuje i jest spowodowane niedotłumionymi obwodami RLC w filtrze.
Uwaga: Filtry pasywne są filtrami wzajemnymi, co oznacza, że jeśli źródło sygnału i obciążenie zostaną zamienione, tłumienie pozostanie niezmienione.
Tłumienie filtra „w świecie rzeczywistym”
W przypadku częstotliwości poniżej 1 MHz zakłócenia występują zwykle w trybie różnicowym, a rzeczywiste tłumienie mieści się zazwyczaj między krzywymi 0,1/100 Ω, 100/0,1 Ω i 50/50 Ω.
W związku z tym konieczne jest przetestowanie wybranego filtra w rzeczywistym systemie, aby zweryfikować jego rzeczywistą wydajność. Powyżej 1 MHz zakłócenia mają tendencję do występowania w trybie wspólnym, a krzywa 50 Ω jest bardzo zbliżona do rzeczywistego tłumienia filtra EMC.
Prawidłowe rozmieszczenie urządzeń i przykład okablowania

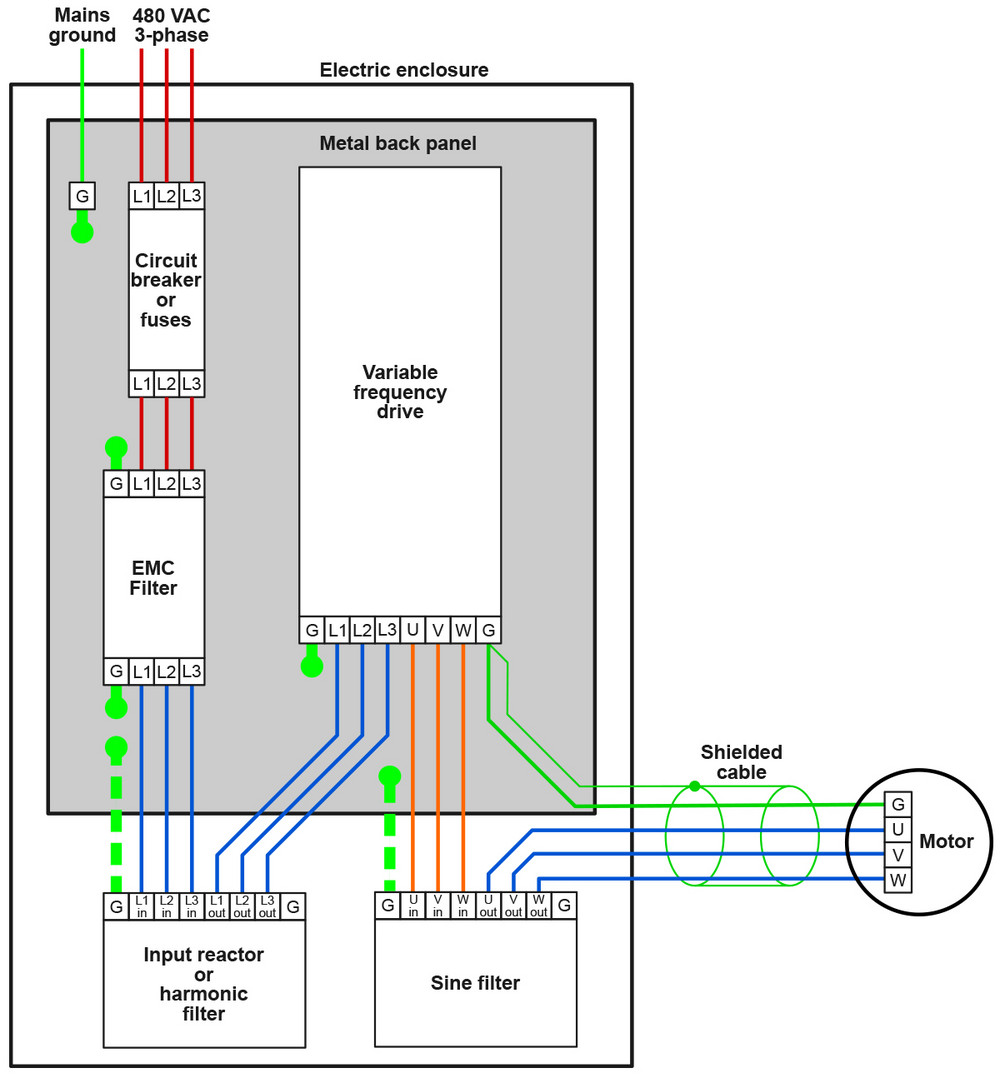

Poniższy schemat ilustruje praktyczny przykład prawidłowego rozmieszczenia sprzętu i okablowania wewnątrz obudowy elektrycznej.
Urządzenia zamontowane na tylnym panelu są mechanicznie połączone z metalową powierzchnią i dodatkowo uziemione za pomocą plecionych taśm – pasków uziemiających. Wewnątrz panelu kable są rozstawione i poprowadzone jak najbliżej tylnej metalowej powierzchni, co zmniejsza sprzężenie między kablami i minimalizuje obszary pętli prądowych (anteny pętlowe), które mogą promieniować lub odbierać niepożądane sygnały.
Pozycja filtra w tym przykładzie nie jest idealna z punktu widzenia wydajności EMC, a dla optymalnego tłumienia powinien on być umieszczony w punkcie wprowadzenia kabla do obudowy. Jednak potrzeba zabezpieczenia nadprądowego dla urządzeń wewnątrz panelu często sprawia, że kompromis ten jest konieczny.
– Seria filtrów EMC FMBD firmy Schurter zapewnia doskonałą ochronę przed hałasem w różnych zastosowaniach. W tej chwili oferujemy bezpośrednio z magazynu filtr FMBD EP 300/520 V, 25 A 3-128-421 (FMBD-345A-2512) w naprawdę konkurencyjnej cenie. To idealny wybór, jeśli chcemy utrzymać niezawodną pracę urządzeń trójfazowych, nawet w trudnych warunkach przemysłowych – mówi Miroslav Piskor, kierownik ds. produktu w SOS electronic.
Na naszej stronie internetowej można zapoznać się z szeroką gamą filtrów sieciowych marki Schurter. Najpopularniejsze modele są dostępne bezpośrednio z magazynu, a inne chętnie sprowadzimy bezpośrednio od producenta na korzystnych warunkach.
