3 vstupenky do sveta IoT od firmy Wiznet

Spoločnosť Wiznet, špecialista na internetové pripojenie, priniesla na trh tri zaujímavé moduly s ETH/WiFi konektivitou založenou na populárnom ARM MCU RP2040. Sú to cenovo atraktívne riešenia vhodné pre rôzne projekty internetu vecí, mobilné a nositeľné zariadenia s požiadavkami na nízku spotrebu energie, minimálne náklady a krátke obdobie uvedenia výrobku do výroby (SOP).

Stručný prehľad všetkých troch modulov Wiznet spolu s ich hlavnými vlastnosťami pripravil Pavel Kováč, produktový špecialista SOS electronic.

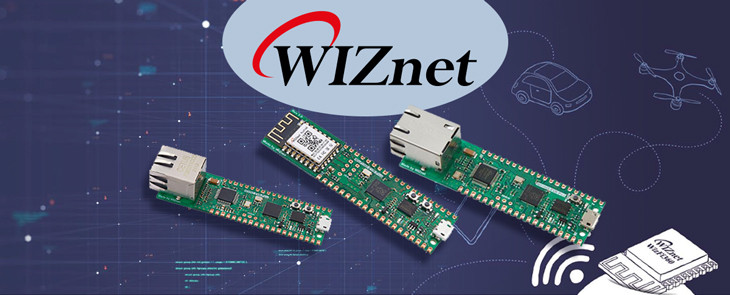

3 jednočipové riešenia Wiznet pre IoT aplikácie

1. WizFi360-EVB-Pico

Modul založený na Raspberry Pi RP2040 pridáva Wi-Fi pripojenie pomocou modulu WizFi360. Je pinovo kompatibilný s Raspberry Pi Pico RP2040 a môže sa použiť na vývoj bezdrôtových riešení IoT.

2. W5500-EVB-Pico

Ďalší modul založený na Raspberry Pi RP2040 a hardvérovom radiči TCP/IP W5500.  V podstate funguje rovnako ako vývojová doska Raspberry Pi Pico, ale s dodatočným Ethernetom cez W5500.

3. W5100S-EVB-Pico

Tretí v poradí je modul založený na Raspberry Pi RP2040 a plne káblovom TCP/IP radiči W5100S. Funguje rovnako ako doska Raspberry Pi Pico, ale s dodatočným Ethernetom cez čip W5100S.

Všetky tri moduly Wiznet zdieľajú rovnakú veľkosť DPS a rozloženie vývodov – 40-pinový 21 × 51 „DIP“ štýl s hrúbkou 1 mm PCB s 0,1″ kolíkmi s priechodnými otvormi aj s okrajovými spájkovacími plôškami.

Hlavné a spoločné vlastnosti modulov Wiznet:

• mikrokontrolér RP2040 s 2 MB Flash

• dvojjadrový MCU Cortex M0+ s frekvenciou až 133 MHz

• 264 kByte multibanková vysokovýkonná SRAM

• 16M-bitová flash pamäť

• externý Quad-SPI Flash s eXecute In Place (XIP)

• vysokovýkonná krížová zbernica

• 30 multifunkčných IO na všeobecné použitie (4 možno použiť pre ADC)

• 1,8 – 3,3 V IO napätie (Pico IO napätie je pevne nastavené na 3,3 V)

• 12-bitový 500kps analógovo-digitálny prevodník (ADC)

• rôzne digitálne periférie

• 2 × UART, 2 × I2C, 2 × SPI, 16 × PWM kanálov

• 1 × časovač so 4 budíkmi, 1 × RTC

• 2 × programovateľné IO (PIO) bloky, celkom 8 stavových automatov

• flexibilné, užívateľsky programovateľné vysokorýchlostné IO

• schopnosť emulovať rozhrania ako SD karta a VGA

• WiFi/LAN rozhranie (čip W5100 alebo W5500)

• 3-pinový port ARM Serial Wire Debug (SWD).

• vstavaný LDO

Uvedené jednočipové moduly od spoločnosti Wiznet s Raspberry Pi RP2040 nájdete v našom skladovom sortimente produktov. Detailné technické a ďalšie informácie o týchto produktoch sú dostupné priamo na našej webovej stránke.
