Svojimi inteligentnými zobrazovacími riešeniami umožňujú vývojárom dosiahnuť svoje ciele nielen v čo najkratšej dobe, ale aj s čo najmenším úsilím.
To, že sa oplatí použiť inteligentný modul displeja, sme vám ukázali v našom predošlom článku. Zvlášť pri aplikáciách, kde predpokladáte väčšie výrobné množstvá od stoviek až po tisícky kusov, prináša použitie inteligentného displeja enormné zjednodušenie nielen vývoja, ale aj úsporu času a nákladov.
Je zrejmé, že doterajšie moduly displejov od spoločnosti 4D Systems s procesormi Picaso a Diablo 16 priniesli už pred rokmi malú “revolúciu”, čo sa týka zjednodušenia vývoja grafického (HMi) rozhrania do aplikácií. Tentokrát však spoločnosť 4D Systems rozšírila svoje portfólio o rodinu displejov s procesormi Pixxi, ktoré boli od samého začiatku navrhované pre optimalizovaný výkon za čo najlepšiu cenu. Vďaka tomu umožňujú stavbu modulov displejov s minimálnymi nárokmi na HW prostriedky.
Zaujímavé sú aj nové tvary a veľkosti displejov, s ktorými prichádzajú. 1,3” okrúhle, 2,5” štvorcové, ale aj 3,9” širokouhlé displeje určite nájdu uplatnenie v mnohých vašich aplikáciách.
Grafické procesory Pixxi 28 a 44 v skratke:
- lacné riešenie grafického rozhrania s TFT-LCD a OLED displejmi,
- ideálne ako samostatný (embedded) grafický procesor alebo ako rozhranie k akémukoľvek lacnému hostiteľskému MCU,
- konfigurovateľný hardvér, troj- a štvorvodičové sériové SPI, MCU 8-bit a MCU 16-bit rozhrania,
- podpora rezistívnych aj kapacitných dotykových panelov,
- vstavané vysokovýkonné jadro procesora (EVE) s rozsiahlou sadou inštrukcií,
- komplexná sada vstavanej grafiky a multimediálne služby, ktoré umožňujú používateľom s minimom skúseností vytvárať vysokokvalitné HMI,
- zobrazujú plnofarebné miniaplikácie, obrázky, animácie, ikony a videoklipy,
- bezplatný komplexný nástroj na vývoj softvéru (Workshop4),
- vyhradené rozhranie SPI pre ľubovoľnú pamäťovú kartu SD alebo sériovú Flash pamäť,
- PWM výstup pre ovládanie podsvietenia displeja,
- 32 kB pamäte Flash pre aplikačný kód,
- univerzálne I/O piny konfigurovateľné aj pre alternatívne funkcie, ako napríklad analógové vstupné kanály, I2C, UART,
- 16-bitové časovače s rozlíšením 1 milisekunda,
- podpora zvuku 16 bit PWM,
- jednoduché napájanie 3,3 V (rozsah 3,0 V až 3,6 V),
- rozšírený teplotný rozsah od -40 °C až 85 °C.

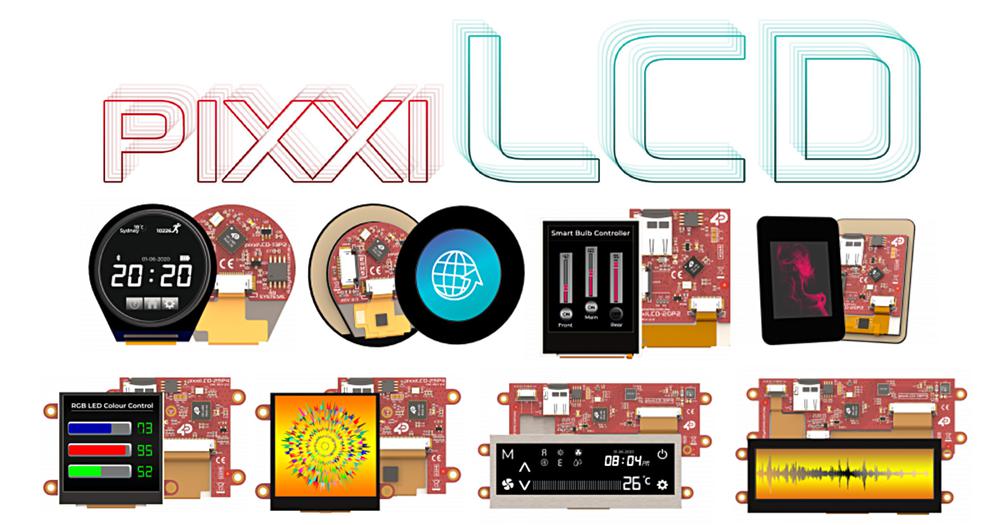

Aké moduly prináša rodina Pixxi?
- 1,3” okrúhly IPS TFT modul (s CTP aj bez) - pixxiLCD-13P2
- 2,0” TFT modul s CTP aj bez - pixxiLCD-20P2
- 2,5” štvorcový IPS TFT modul s CTP aj bez - pixxiLCD-25P4
- 3,9” širokouhlý (”bar type”) IPS TFT displej - pixxiLCD-39P4
Najjednoduchším spôsobom, ako môžete začať pracovať s displejmi rodiny 4D pixxi, je pripojiť ich k PC pomocou univerzálneho programovacieho adaptéru 4D-UPA a použiť (freeware) vývojový SW 4D Workshop4 IDE.
Zo série pixxiLCD sme sa do našich skladových zásob snažili vybrať zástupcov z každého tvaru, veľkosti aj prevedenia.
Dostupné sú typy s rámčekom pre jednoduchú montáž do pripraveného otvoru v paneli vášho zariadenia z vonkajšej strany, ale aj bez rámčeka pre klasickú montáž zo zadnej strany panelu. Rovnako sme vybrali aj typy s kapacitným dotykovým panelom alebo bez.
Ďalšie verzie displejov vám vieme zabezpečiť za konkurenčné ceny a za výhodných podmienok priamo od výrobcu na objednávku.
Ak potrebujete ďalšie informácie, alebo sa chcete poradiť pri výbere vhodného displeja od 4D Systems, neváhajte nás kontaktovať na adrese info@soselectronic.sk
