Prístrojové IEC konektory na kábel

Jeden z najznámejších výrobcov prístrojových konektorov je firma SCHURTER. A aj my v SOS electronic sa už roky spoliehame na “zlaté švajčiarske ručičky” a vieme vám poradiť s výberom správneho konektora z bohatej ponuky výrobkov.

Toto je archívny článok z 19.01.2021. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.

Prístrojové IEC konektory na kábel
Prístrojové napájacie sieťové konektory podľa IEC 60320 sú navrhnuté ako dvojpólové pre striedavé napätie do hodnoty 250V s ochranným vodičom alebo bez ochranného vodiča pre prúdy maximálne 16A.

Sú určené pre technické zariadenia, ku ktorým sa privádza napájacie napätie s frekvenciou 50Hz alebo 60Hz pomocou flexibilnej prívodnej šnúry.


Pre výber vhodného konektora stačí, ak si budete pamätať tieto zásady:

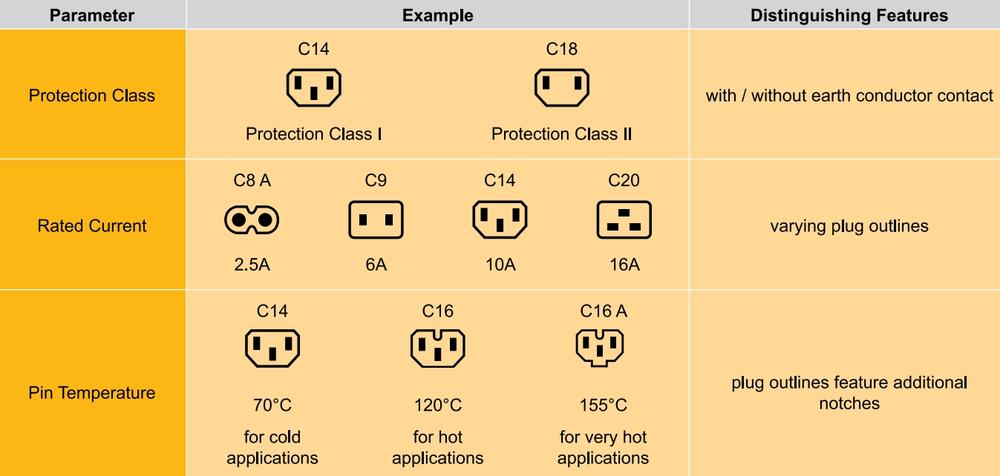

  • Nasledujúce hodnoty je potrebné rešpektovať na splnenie požiadaviek štandardu IEC 60320:
    - Nominálne napätie: 250 VAC
    - Nominálny prúd podľa typu: 0.2A, 2.5A, 6A, 10A, 16A

  • Prístrojové konektory sú rozdelené aj podľa maximálnej teploty pinu konektora pri základni.
    Skôr sa jedná o teplotu vnútri zariadenia než o teplotu okolia. Tá zvýšená teplota je typická pre zariadenia, ktoré generujú teplo ako napr. prenosné ohrievače, grily alebo sporáky:

    - Teplota pinu do 70°C: Konektory pre “studené” podmienky
    - Teplota pinu do 120°C: Konektory pre “teplé” podmienky
    - Teplota pinu do 155°C: Konektory pre “horúce” podmienky

    Vonkajšie obrysy týchto konektorov sú “kódované” tak, že konektory určené pre “teplejšie” podmienky je možné použiť aj pre “chladnejšie” podmienky, ale nie naopak.

  • Podľa kategórie zariadenia delíme prístrojové konektory na:
    - Prístrojové konektory pre zariadenia podľa ochrannej triedy I
    - Prístrojové konektory pre zariadenia podľa ochrannej triedy II

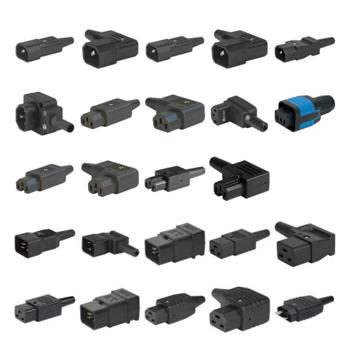

    Prístrojové IEC konektory na kábel

Výhody rozoberateľných konektorov:

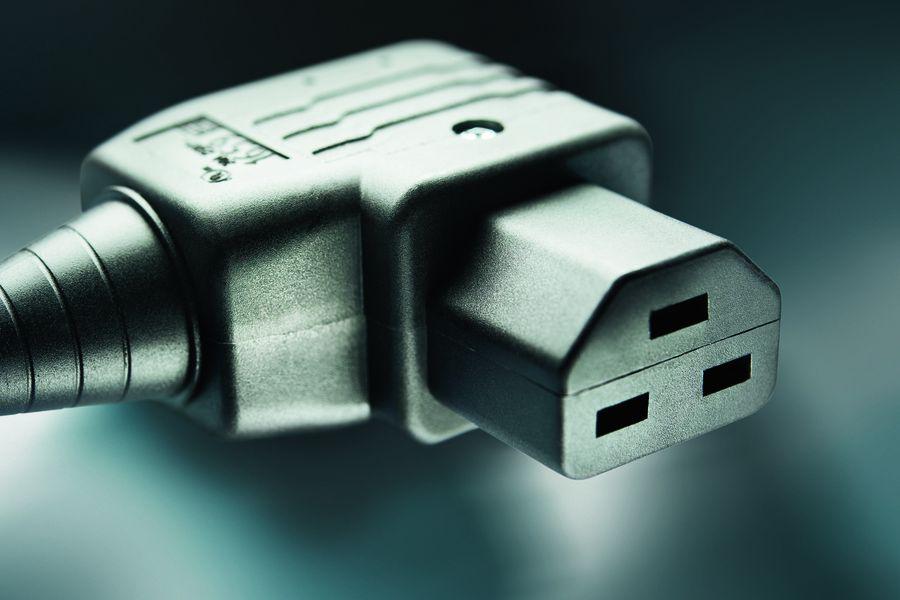

Prístrojové IEC konektory na kábel
  • Sú vhodné pre malé série
  • Možnosť prispôsobovať dĺžky káblov a konektor prispôsobiť národným požiadavkám
  • Sú opakovane použiteľné
  • Vhodné pre vodiče s vonkajším priemerom 8.5 mm alebo 10 mm
  • Skrutkové spoje pre vodiče min. 3 x 0.75 mm² - max. 3 x 1.5 mm²
  • K dispozícii sú certifikáty z rôznych skúšobní

Veríme, že z ponuky si určite vyberiete.

Mnohé z týchto prístrojových IEC konektorov na kábel môžete mať priamo z nášho skladu v SOS electronic.

Ak potrebujete ďalšie informácie o produktoch Schurter, alebo chcete poradiť s výberom, neváhajte nás kontaktovať na adrese schurter@soselectronic.com.
