Najobľúbenejšia séria konektorov - Universal MATE-N-LOK

Univerzálnu sériu od TE Connectivity tvoria Soft Shell konektory v rastri 6,35mm s množstvom možných kombinácií pre správne zapojenie hlavne pri väčšom počte konektorov v aplikácii. Aj vo vodotesnej verzii.
Toto je archívny článok z 28.05.2021. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.

Najobľúbenejšia séria konektorov - Universal MATE-N-LOK
Séria konektorov Universal MATE-N-LOK bola vyvinutá pred desiatkami rokov, ale jej obľúbenosť za tie roky vôbec neklesá, naopak získava uplatnenie v čoraz väčšom počte odvetví priemyslu.

Robustné a spoľahlivé

Konektory tejto série využívajú možnosť kombinovať kolíky a dutinky v rámci jedného telesa konektora - aj zásuvky aj zástrčky. Ponúkajú tak obrovské množstvo možných kombinácií pre zabezpečenie správneho zapojenia pri väčšom počte konektorov v aplikácii.

Tieto konektory sú v rastri 6,35mm. Nominálne napätie je 600VAC/VDC a prúd 19A. K dispozícii sú verzie konektorov pre spojenie vodič-vodič, vodič-panel a vodič-doska plošných spojov. Pozrite si tabuľku kombinácii v pdf formáte.

Telesá sú polarizované kvôli správnej orientácii voči protikusu, majú zámok proti nežiaducemu rozpojeniu a identifikáciu pozícií kvôli bezchybnému poskladaniu. Krimpovacie kontakty sú celé uložené v telese a možnosť vybrať ich, ponúka vysokú flexibilitu systému.

Séria Universal MATE-N-LOK ponúka veľké množstvo modifikácií vrátane okrúhlych verzií, s prírubou, s tesnením ako aj farebné verzie a verzie z materiálov vhodných pre zariadenia do domácností (Glow Wire compliant).

Najobľúbenejšia séria konektorov - Universal MATE-N-LOK
Vlastnosti a výhody systému Universal MATE-N-LOK:

  • Kolíky a dutinky môžu byť kombinované v jednom telese
  • Polarizácia
  • Označovanie pozícií
  • Kontakty sú celé uložené v telese
  • Telesá majú zámok
  • Vyberateľné krimpovacie kontakty
  • Ľahko zasúvateľné protikusy
  • Kontakty pre vodiče 0,05-5 mm2
  • Kontakty sú pocínované alebo pozlátené
  • Montáž na panel alebo na voľný vodič
  • Sú kompatibilné so sériou Universal MATE-N-LOK II
  • Samozhášavý materiál (UL94V-0 a UL94V-2)
  • Nie je určený na rozpájanie pod prúdom
  • Verzie do plošného spoja - horizontálne aj vertikálne
  • Kontakty v rastri 6,35mm

Pre jednoznačnú identifikáciu požiadaviek vám odporúčame držať sa nasledujúcej terminológie.

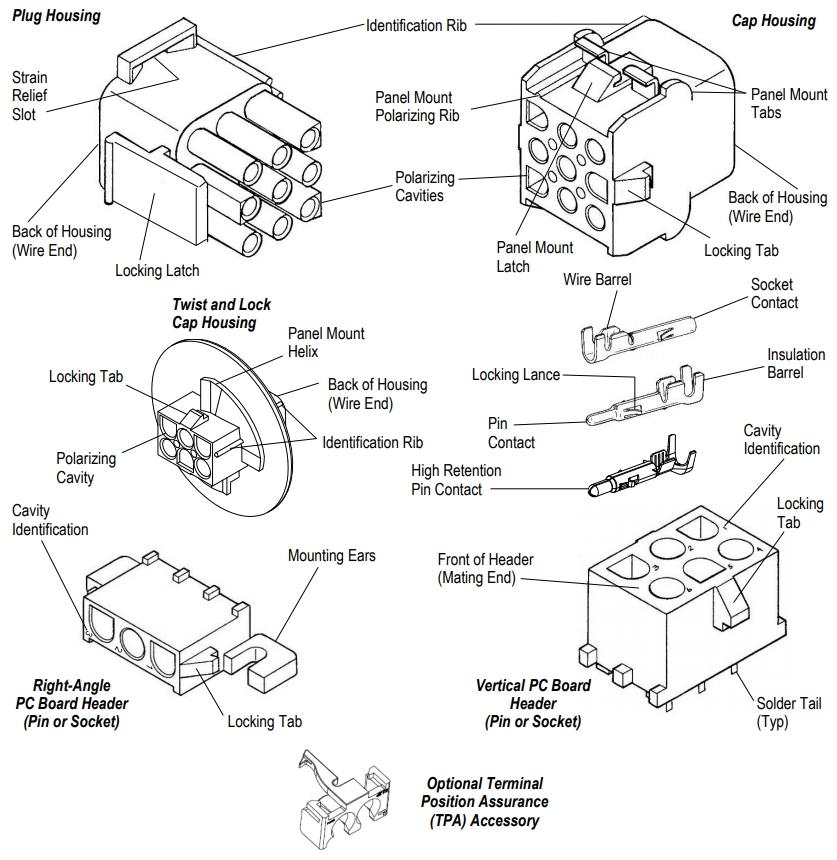

Na obrázku nájdete základné vlastnosti rodiny MATE-N-LOK II a jej základné prvky.

Teleso konektora môže mať niekoľko verzií. Nasledujúci prehľad vám pomôže jednoducho sa v nich zorientovať.

Najobľúbenejšia séria konektorov - Universal MATE-N-LOK

Najobľúbenejšia séria konektorov - Universal MATE-N-LOK
Existujúce zapojenie s Universal MATE-N-LOK konektormi môže byť ľahko rozšírené na vodotesný systém použitím tesnení Wire Seal a Interface Seal.

Tesnenia sú navrhnuté tak, že zabezpečujú vodeodolnosť medzi telesami zásuvky a zástrčky a aj pri vstupe vodiča do telesa konektora.

Vlastnosti a výhody riešenia s tesnením:

  • Ekonomická verzia vodotesného systému
  • Pri prechode z Universal MATE-N-LOK stačí doplniť tesnenia
  • Potrebné sú dve tesnenia na vodiče a jedno tesnenie medzi protikusy
  • Určené pre vodiče s prierezom 0,5 - 2,0mm2 a vonkajším priemerom 1,52 - 3,30mm
  • Pre nevyužité pozície môže byť použitá záslepka zo série Universal MATE-N-LOK II

Typická aplikácia vodič-vodič s použitím tesnenia:

Najobľúbenejšia séria konektorov - Universal MATE-N-LOK

Základné verzie konektorov série Universal MATE-N-LOK pre spojenie vodič-vodič sú dostupné priamo z nášho skladu. Ďalšie verzie vám radi zabezpečíme za výhodných podmienok na objednávku.

Ak máte nejaké otázky, alebo potrebujete ďalšie informácie ku konektorom značky TE Connectivity, radi vám poradíme na adrese info@soselectronic.sk
