Największą zaletą 2-przewodowych złączek przelotowych serii WAGO TOPJOB S MINI, w porównaniu ze starszą wersją złączek przelotowych WAGO 260 na szynę DIN, jest technologia wciskanego zacisku klatkowego, która umożliwia znacznie łatwiejsze, szybsze i bardziej niezawodne podłączenie przewodów do złączki przelotowej.
Elastyczność i ekonomiczność złączek przelotowych WAGO serii 2050 i 2250
Miniaturowe złączki przelotowe serii WAGO 2050 i WAGO 2250 są idealne do zastosowań w ograniczonej przestrzeni lub wszędzie tam, gdzie nie można zastosować standardowej szyny DIN. W porównaniu ze standardowymi złączkami przelotowymi na szynę DIN ich wyraźną przewagą jest rozmiar. Dzięki swojej kompaktowej konstrukcji oszczędzają do 60% miejsca na szynie DIN.
Wielość opcji montażu zapewnia maksymalną elastyczność w znalezieniu optymalnego rozwiązania konstrukcyjnego zgodnie z wymaganiami i rodzajem zastosowania. Oferują one możliwość montażu za pomocą stopki montażowej ze śrubą WAGO 209 na standardowej szynie DIN 35 mm, na obudowie urządzenia lub na szynie DIN 15 mm.
„Modułowy charakter złączek przelotowych WAGO pozwala na zestawienie wymaganej liczby biegunów, które można rozróżnić na podstawie koloru. Ponadto miniaturowe złączki przelotowe oferują prosty pomiar kontrolny bez konieczności odłączania przewodów", mówi Pavol Buhla, specjalista ds. produktów w SOS electronic.
Kompatybilność akcesoriów z rodziny WAGO TOPJOB S
Złączki przelotowe WAGO na szynę DIN serii MINI są najmniejszą wersją z rodziny złączek przelotowych TOPJOB® S. A ponieważ należą do rodziny, wszystkie akcesoria są w równym stopniu kompatybilne z serią MINI:
- zworki i mostki – np. zworka do połączenia w gwiazdę 2000-405/011-000 lub połączenia w trójkąt 2000-406/020-000,
- taśmy znakujące – np. ciągła taśma znakująca 2009-113, która pozwala zaoszczędzić czas i ograniczyć koszty.

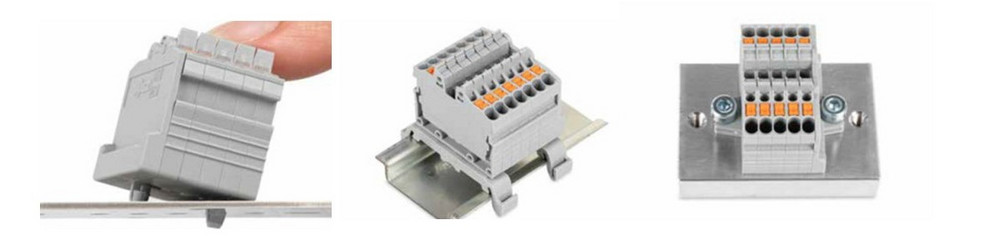

3 wersje montażowe złączek przelotowych WAGO TOP JOB S MINI
Miniaturowe złączki przelotowe WAGO są dostępne w różnych wersjach w zależności od sposobu ich mocowania na potrzeby konkretnego zastosowania.
- Montaż na szynie DIN 15 mm:
- złączki przelotowe z przyciskiem lub bez
- Montaż na obudowie za pomocą stopki zatrzaskowej:
- złączki przelotowe z przyciskiem lub bez
- grubość płyty montażowej: min. 0,6 mm / maks. 1,2 mm
- Montaż na obudowie za pomocą kołnierza i śruby:
- złączki przelotowe z przyciskiem lub bez
- montaż za pomocą śruby M4
Source: WAGO 2 wersje uruchamiania złączek przelotowych WAGO TOPJOB S MINI
Miniaturowe złączki przelotowe WAGO są dostępne w dwóch wersjach: seria 2250 z przyciskiem i seria 2050 bez przycisku.
„Zaletą wersji WAGO 2250 z przyciskiem jest natychmiastowa wizualna kontrola położenia przycisku oraz bardzo prosta i szybka obsługa podczas montażu", dodaje Pavol Buhla.- Seria WAGO 2250 – złączki przelotowe WAGO MINI z przyciskiem
- można używać dowolnych standardowych narzędzi ręcznych
- pomarańczowy kolor przycisku podkreśla jego położenie i ułatwia użytkownikowi szybką orientację
- przycisk jest gwarancją wygodnej pracy i łatwego połączenia nawet w terenie
- Seria WAGO 2050 – złączki przelotowe WAGO MINI bez przycisku
- narzędzie pozostaje w gnieździe roboczym, dzięki czemu obie ręce są wolne do okablowania
- po wstawieniu narzędzie pokazuje bieżącą pozycję „pracy”
Cechy i zalety listew zaciskowych WAGO TOPJOB S MINI:
- napięcie znamionowe: 500 V
- prąd znamionowy: 13,5 A
- technologia połączenia: wciskany zacisk klatkowy
- przekrój nominalny: 1 mm2 (min.: 0,14 mm2 – maks.: 1,5 mm2)
- zakres temperatur roboczych: od –60°C do +105°C
- dostępne kolory: szary, niebieski, żółto-zielony, czerwony, żółty, czarny, pomarańczowy, brązowy
- 2 serie: WAGO 2250 z przyciskiem i WAGO 2050 bez przycisku
Do naszej oferty dołączyliśmy serię miniaturowych złączek przelotowych WAGO na szynę DIN, które wraz z akcesoriami są teraz dostępne dla wszystkich projektów. Jeśli chcesz uzyskać więcej informacji na temat produktów WAGO lub potrzebujesz porady technicznej dotyczącej wyboru odpowiedniego produktu, chętnie Ci pomożemy.
