Dos soluciones para la transmisión de energía y datos con los conectores XLR de Neutrik

Con la experiencia del desarrollador: ¿Sabía que los conectores de audio Neutrik también pueden utilizarse en el sector de transmisión de datos y señales? Gracias al diseño de alta calidad y a la vida útil de más de 1000 conexiones y accesorios, obtendrá una solución funcional y atractiva para su dispositivo. (Tiempo de lectura: 3 minutos).

En este artículo, aprenderá a seleccionar los conectores de datos adecuados y a resolver el problema de la interconexión de los distintos elementos del dispositivo, de modo que pueda cumplir no solo los requisitos funcionales, sino también los de diseño del dispositivo. Neutrik ofrece dos opciones de soluciones completas con conectores XLR que František Ďuríšek —especialista en productos de SOS electronic— recomienda personalmente.

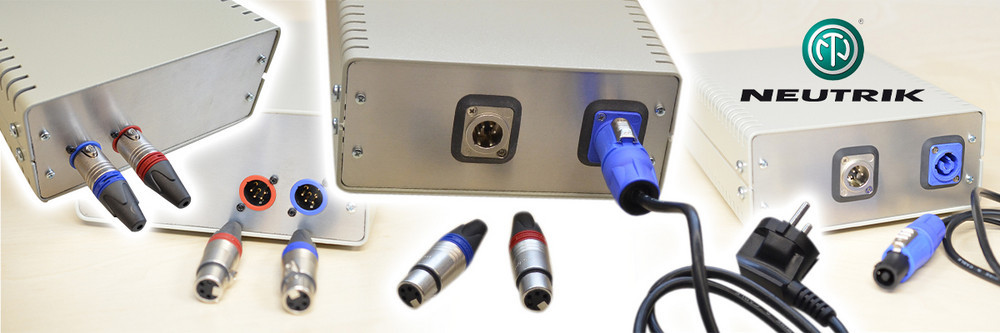

Dos soluciones para la transmisión de energía y datos con los conectores XLR de Neutrik

Principales ventajas de los conectores Neutrik XLR:

  • Construcción fiable y robusta, y vida útil de más de 1000 conexiones.
  • Transmisión de energía de hasta 50 V/10 A y datos a través de una línea diferencial con un conector.
  • Gran variedad de accesorios: varios tipos de resolución de color en el lado del cable y la caja, así como marcos y cubiertas.
  • Selección de conector con protección IP65.

¿Cómo resolvemos la conexión de dos dispositivos para cumplir los requisitos funcionales y de diseño de la aplicación?

Seguramente estará de acuerdo conmigo en que uno de los puntos clave en el diseño del dispositivo es encontrar una solución adecuada para conectar el mundo interior de una caja con el exterior.

Como desarrollador, a menudo me costaba encontrar la solución óptima para los proyectos en los que trabajaba y, con un gran número de conectores, no encontraba la solución que necesitaba.

Durante muchos años de práctica, la solución con conectores XLR de Neutrik ha demostrado ser la mejor opción, sorprendentemente. Este fabricante es conocido principalmente en el campo de la tecnología de audio, pero gracias a las numerosas ventajas de sus productos, así como a sus variados y prácticos accesorios, los conectores Neutrik también pueden utilizarse en la tecnología de la iluminación y en diversas áreas de la industria.

Ejemplo práctico de uso de conectores Neutrik XLR para conectar dispositivos

Para hacerlo más sencillo, explicaré las posibilidades de uso de los conectores Neutrik XLR con un ejemplo fácil de entender.

En la siguiente aplicación, quiero transferir energía y datos empleando un solo conector, que idealmente tendrá una larga vida útil, debido a los requisitos del dispositivo. El conector XLR de cuatro pines de Neutrik es la opción perfecta para este caso. Utilizaré dos pines como fuente de alimentación, el cuerpo del conector como blindaje y los dos pines restantes, para la transmisión de datos. Si utilizo un par trenzado, puedo usar comunicación por bus CAN o RS485, o sin par trenzado, usaré comunicación en dúplex por RS232.

Sin embargo, aparte del aspecto puramente funcional, debo encontrar una solución integral que ofrezca un funcionamiento sencillo y práctico, así como facilidad de mantenimiento en el futuro, sin olvidar el aspecto general de la conexión en el dispositivo.

Primera solución: conector de hasta 10 A y 50 V

Cuando quiera transferir una corriente de hasta 10 A con una tensión de hasta 50 V, puedo elegir el conector NC4MD-LXTambién elegiré el marco de caucho SCDP-0, que además es hermético. Los anillos espaciadores también forman parte de este marco y evitan que se deforme al apretar los tornillos. Como este conector tiene contactos de soldadura en el cable, utilizaré una cubierta SCDR para taparlos.



Utilizaré el conector NC4FXX, ya que es un complemento adecuado para el cable, y el anillo distintivo XXCR para facilitar el marcado (puedo incluso añadir una inscripción propia debajo).
En caso de que quiera utilizar más conectores para el dispositivo, puedo distinguirlos con un anillo distintivo de color, por ejemplo XXR-2 en rojo o XXR-6 en azul, o bien uno de los otros ocho colores.


De este modo, la conexión tiene el siguiente aspecto. No solo cumple todos los requisitos funcionales del dispositivo, sino que también tiene un aspecto muy atractivo. Si utilizo conectores y accesorios prácticos de un único fabricante, no solo obtendré una solución completa, sino que también ahorraré mucho tiempo y dinero durante el desarrollo posterior.




Segunda solución: conector soldado a la placa de circuito impreso y corriente de hasta 6 A

Si el conector se suelda directamente a la placa de circuito impreso y al mismo tiempo una corriente de hasta 6 A en el dispositivo es suficiente, el conector Neutrik NC4MAH podría ser la solución adecuada. En este caso puedo utilizar, por ejemplo, el anillo distintivo rojo para los conectores ACRM-2 o la variante azul ACRM-6, o bien alguno de los otros colores como elemento de diseño para diferenciar varios conectores mediante colores. Sin embargo, en función de las necesidades y de la solución elegida, utilizaré sin duda los tornillos de fijación A-SCREW-1-8, que tienen una rosca especial y por ello son muy difíciles de encontrar.

Accesorios opcionales para la protección frente al polvo o el agua

Si de vez en cuando conecto un cable al conector, como es el caso de un conector de diagnóstico, utilizo tapones antipolvo o incluso impermeables. El fabricante los fabrica con diferentes diseños y grados de protección, como SCD-W, SCDM y SCCD-W.


Si los conectores del dispositivo también requieren una mayor protección IP65, recomiendo el tipo de conector NC5MDX-TOP (True Outdoor Protection). Neutrik fabrica este tipo de conectores en versiones de 3 y 5 pines.


Así, la conexión con un conector soldado a una placa de circuito impreso tiene el siguiente aspecto.




Selección de un cable de conexión adecuado

Otra parte importante de cualquier solución es un cable de conexión adecuado, que puede resultar incluso más difícil de encontrar que un conector adecuado.

Para mi aplicación, necesito un cable combinado de par trenzado de sección pequeña y con una impedancia característica de 120 Ohm para la transmisión de datos; para la transmisión de energía, necesito un cable de par trenzado con una sección de cobre más grande. Es recomendable que todo el cable esté apantallado.

Una solución adecuada podría ser, por ejemplo, un cable multipar de cuatro núcleos 3082A T5U500 de Belden o 0030937 de LAPP. Para las corrientes inferiores, puedo usar un cable de cuatro núcleos LIYCY 2x2x0,34 mm2 con dos cables de par trenzado, también de LAPP.

La gama de productos Neutrik: una combinación de funcionalidad y diseño atractivo

Como mencionamos al principio de este artículo, un conector fiable desempeña un papel fundamental en un dispositivo. Los conectores XLR de Neutrik pueden utilizarse con total seguridad para transmitir energía y datos en la industria, ya que ofrecen más ventajas que el resto de marcas. Puedo mencionar, por ejemplo, su construcción robusta y una vida útil de más de 1000 conexiones. Asimismo, en la gama de Neutrik encontrará una solución completa para conectar dispositivos en entornos industriales.

Si usa conectores y una amplia gama de accesorios de un único fabricante, no solo obtendrá una conexión totalmente funcional y atractiva para su dispositivo, sino que también ahorrará tiempo y dinero durante el desarrollo.

Encontrará una amplia gama de productos de Neutrik disponibles en nuestro sitio web.

Dos soluciones para la transmisión de energía y datos con los conectores XLR de Neutrik


Por último, consulte la lista de componentes que hemos utilizado para realizar nuestra propia conexión de demostración con conectores Neutrik:
