Vyznáte se v přístrojových zásuvkách a zástrčkách?

Poradíme Vám, jak vybrat konektory a vhodné protikusy pro napájení přístroje při zachování bezpečnosti, kvality i komfortu užívání.
Toto je archivní článek z 27.11.2018. Některé informace již nemusí být aktuální a ve shodě se současným stavem. V případě pochybností Vám rádi poskytneme aktuální informace.

Rozpojitelné systémy napájení přístrojů (konektory) podle IEC 60320 poskytují velkou flexibilitu. Produkty musí splnit přísné bezpečnostní požadavky na ochranu uživatele a současně mu poskytnout i určitý komfort. Tyto produkty hrají v nabídce firmy Schurter významnou roli.

Rozpojitelné konektory pro napájení se běžně používají v kancelářských zařízeních, v měřících přístrojích, v IT prostředí, v medicínských zařízeních a mnoha jiných. Proto musí být každý napájecí systém přizpůsoben národním požadavkům (např. jiné síťové zásuvky v USA, ve Velké Británii apod.).

Na rozdíl od systémů s napevno instalovanými přívodními napájecími kabely poskytují systémy s konektory větší flexibilitu, schopnost přizpůsobit se těmto různým požadavkům a takto minimalizují náklady v podstatě v každé fázi životního cyklu zařízení.

Terminologie, názvosloví:

Appliance coupler- přístrojová spojka - znamená připojení síťové šňůry do zařízení. Spojka sestává z přístrojové zásuvky a přístrojové zástrčky s kabelem.

Power supply cord - napájecí síťový kabel - znamená flexibilní kabel, vybavený na jednom konci zástrčkou (určenou do síťové zásuvky, např. na zdi), na druhém konci přístrojovým konektorem, určeným k zasunutí do elektrického přístroje.

Interconnection cord - napájecí kabel propojovací - znamená kabel s přístrojovými konektory na obou koncích, určený k propojení přístrojů, z nichž jeden je již připojen k síťovému napětí.

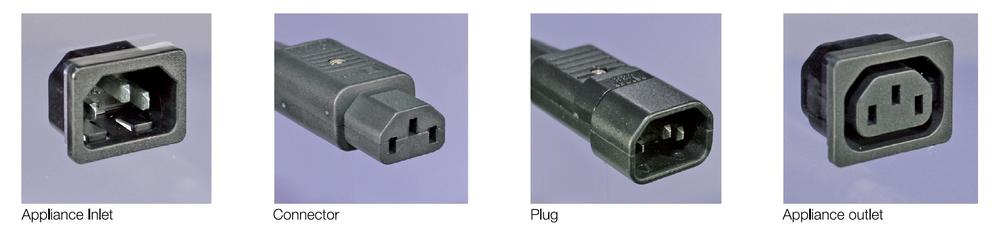

Následující obrázek ukazuje základní rozdíly mezi různými zásuvkami a zástrčkami:


PEM ('Power Entry Module') - napájecí modul se základní funkcí síťové přístrojové spojky, který integruje několik funkcí např.:

• spínač
• jistič s možností přepěťové nebo podpěťové ochrany
• držák pojistky
• volič napětí
• EMC filtr

Schurter rozlišuje síťové napájecí moduly s filtrem nebo bez filtru.

Výhody těchto modulů oproti samostatným prvkům jsou:
• Kompaktní rozměry
• Jeden výrobek s již propojenými a testovanými prvky
• Jednoduchá montáž

Cord retaining clamp - přídržná spona- znamená mechanické zařízení pro zabránění neúmyslného vytažení zástrčky z přístrojové zásuvky. Typické případy potřeby takové spony mohou být medicínské přístroje, jevištní elektronika nebo výpočetní technika.

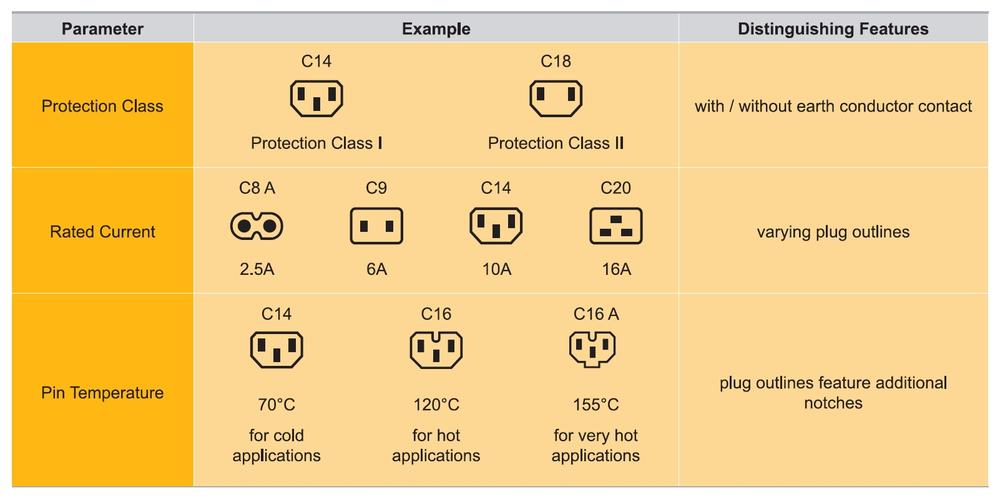

Bezpečnost prostřednictvím kódování

Byly stanoveny standardy, které ošetřují ochrannou třídu, nominální proud, teplotu a určují i různé tvary/obrysy přístrojových zásuvek a zástrček. Účelem různých tvarů je zajistit, aby bylo zařízení připojeno konektorem, který odpovídá výkonovým a bezpečnostním požadavkům. Toto kódování hraje významnou roli pro zajištění bezpečné funkce zařízení a má zabránit nesprávnému použití.


Výběrová kritéria pro přístrojové zásuvky s kolíky nebo zdířkami:
• Nominální proud / nominální napětí / teplota / ochranná třída
• Montáž zepředu, montáž zezadu
• Montáž šroubem, nýtem nebo zaklapnutím
• Vývody - fastony, pájecí oka, vývody do DPS, kablíky
• Další možnosti - spínač, držák pojistky, volič napětí, jistič nebo přídržná spona

Výběrová kritéria pro přístrojové konektory / zástrčky a síťové šňůry:
• Nominální proud / nominální napětí / teplota / ochranná třída
• Konektory s odpojitelnými vodiči / konektory se zalitým kabelem
• Barvy / průřezy vodičů / délka kabelu a jeho materiál
• Příslušenství

Jako partner firmy Schurter nabízíme celý sortiment zmíněných produktů, kterých je více než 20 000. Nejběžnější z nich jsou u nás dostupné přímo ze skladu, ostatní Vám rádi zajistíme na objednávku.

Pokud potřebujete další informace nebo máte zájem i o jiné produkty Schurter, neváhejte nás kontaktovat na adrese schurter@soselectronic.com
