Zuverlässige OEM-Scanninglösungen von Opticon

Die Scannermodule und festmontierten Scanner von Opticon in Miniaturgröße können einfach in Ihr Gerät integriert werden. Sie sind eine ideale Lösung für Geräte wie Verkaufsautomaten, Kioske, Parksysteme u.v.m.
Dies ist ein 09.04.2021 veröffentlichter Archiv-Artikel. Manche Informationen sind unter Umständen nicht mehr aktuell und entsprechen nicht mehr dem neuesten Stand. Bitte kontaktieren Sie uns bei Interesse.

Vor mehr als 40 Jahren war Opticon weltweit eines der ersten Unternehmen, das sich auf die Herstellung von Barcode-Scannern spezialisierte. Opticon liefert Lösungen in Kombination mit den neuesten Technologien und ist auf die Bereitstellung qualitativ hochwertiger Produkte ausgerichtet.

Das Angebot beinhaltet eine umfassende Reihe von OEM-Scannern, die von kosteneffektiven Einsteigergeräten bis zu hochleistungsfähigen 2D-Imagern reichen, sodass Sie möglichst kostengünstig das Modul auswählen können, das am besten zu Ihrer Anwendung passt.

Scanner-Module

2D CMOS Sensor-basierte Module

Die Module bestehen aus einem kleinen CMOS-Sensor und einem hochleistungsfähigen Mikroprozessor mit großem Speicher. Die von der Kamera gelieferten Bilder werden verarbeitet, entschlüsselt und sind über eine serielle UART- oder USB-Schnittstelle verfügbar.

Der CMOS-Sensor ähnelt dem Sensor, der in Smartphones verwendet wird, das Opticon-Scannermodul ist aber deutlich besser geeignet zum Lesen von 2D-Barcodes.

Die Auswirkungen des Scannens schnell bewegter Barcodes unter Verwendung eines Sensors mit Rolling-Shutter-Effekt werden in diesem Video gut veranschaulicht.

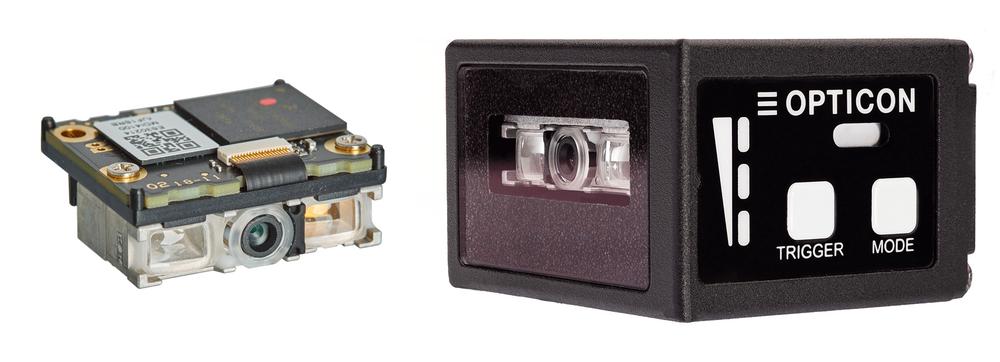

2D-CMOS-Modul des MDI-4000-Scanners und des festen 2D-CMOS-Scanners NLV-5201:

Zuverlässige OEM-Scanninglösungen von Opticon

1D CCD Sensor-basierte Module

Das CCD-Modul hat eine integrierte LED, die den Barcode beleuchtet. Das zurückgeworfene Licht wird von einem Single-Line-CCD-Sensor erfasst, der das Licht in ein elektrisches Signal umwandelt. Dieses Signal wird dann verstärkt und an einen Microcontroller weitergeleitet, das entschlüsselte Signal beziehungsweise Daten werden über serielle UART- oder USB-Schnittstellen bereitgestellt.

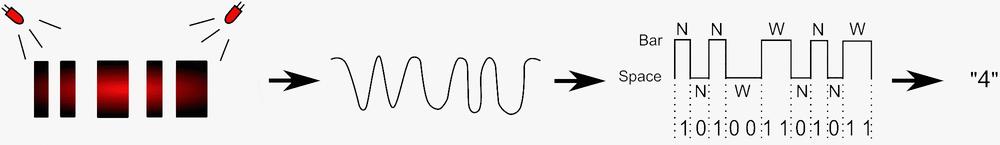

Nachstehend finden Sie ein Diagrammschaubild dieses Prozesses:

Zuverlässige OEM-Scanninglösungen von Opticon

1D-CCD-Modul des MDC-100A-Scanners und des festen 1D CCD-Scanners NLV-4001:

Zuverlässige OEM-Scanninglösungen von Opticon


Vorteile von CCD-Modulen:

● Extrem robust, da keine beweglichen Teile vorhanden sind
● Günstig aufgrund der relativ einfachen Konstruktion
● Kompakte Dimensionen
● Geringer Stromverbrauch

Nachteile von CCD-Modulen:

● Eingeschränkte Tiefenschärfe (DoF)
● Weniger tauglich für Etiketts mit hoher Auflösung
● 2D-Codes nicht lesbar

1D-Lasermodule

Das Modul umfasst einen Laser, der auf einen vibrierenden oder rotierenden Spiegel gerichtet ist, welcher die Ausrichtung auf eine Laserlinie verändert. Diese Laserlinie zielt auf einen Barcode, der das Licht in das Modul zurückspiegelt. Der gleiche Spiegel, der zur Erzeugung der Laserlinie verwendet wurde, wird dann dazu verwendet, das reflektierte Laserlicht auf den Fotodetektor zu richten. Die Ausgabe des Detektors wird verstärkt, gefiltert und an einen Microcontroller weitergeleitet, das Signal entschlüsselt und diese Daten über serielle UART- oder USB-Schnittstellen bereitstellt.

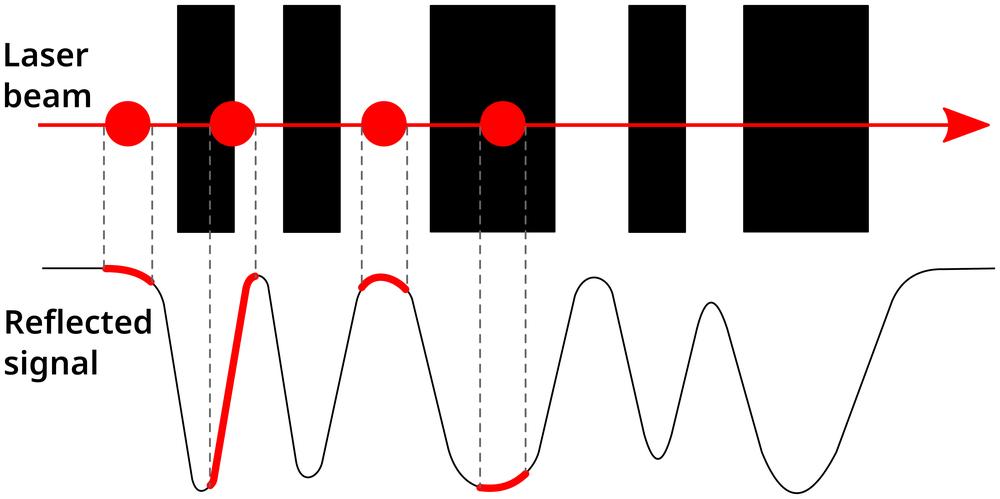

Nachstehend finden Sie ein Diagrammschaubild dieses Prozesses:

Zuverlässige OEM-Scanninglösungen von Opticon
Zuverlässige OEM-Scanninglösungen von Opticon

Vorteile von Lasermodulen:

● Günstig, da sie günstige Microcontroller mit mittlerer Leistungsfähigkeit verwenden können
● Können Barcode mit hoher Auflösung lesen
● Große Tiefenschärfe
● Geringer Stromverbrauch
● Schnelle Scangeschwindigkeit (bei bestimmten Modellen)

Nachteile von Lasermodulen:

● LCD-Bildschirme nicht lesbar
● 2D-Code nicht lesbar

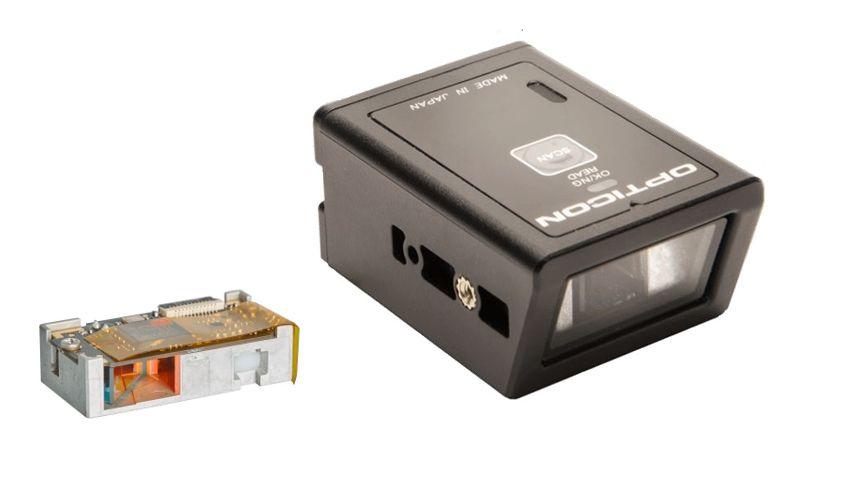

1D-Lasermodul des MDC-1500-Scanners und des festen 1D-CCD-Scanners NLV-1001:

Zuverlässige OEM-Scanninglösungen von Opticon

Fest montierte Scanner

Die fest montierten Scanner von Opticon sind Scannermodule mit zusätzlicher Elektronik, die Versorgungsspannung für das Modul bereitstellen, sie haben eine RS232- oder USB-Schnittstelle und sind in einem robusten Gehäuse montiert.

Zuverlässige OEM-Scanninglösungen von Opticon

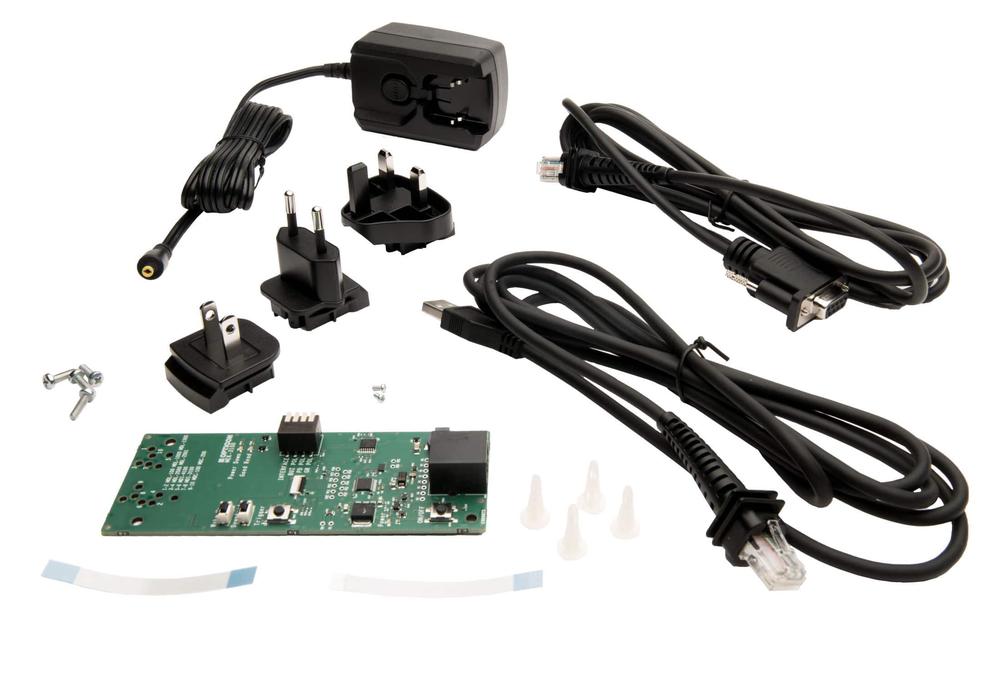

MEK-3100 Development Kit

MEK-3100 ist ein vielseitiges Entwicklungs-Kit für Opticon-Scanningmodule. Es beinhaltet all die Hardware, die Sie für den Einstieg benötigen.

Führen Sie die Abstandhalter aus Kunststoff in die Aussparungen an der MEK-3100 PCB ein, montieren Sie das Modul Ihrer Wahl an der PCB, verbinden Sie das Modul über ein FFC-Kabel mit der PCB, schließen Sie die Stromversorgung an, verbinden Sie das Kit über das mitgelieferte RS-232- oder USB-Kabel mit dem Computer und schon können Sie loslegen.

Wir haben die beliebtesten fest montierten Scanner, Scannermodule und das MEK-3100 Development Kit in unser Sortiment aufgenommen.

Falls Sie weitere Informationen über die Produkte von Opticon benötigen, helfen wir Ihnen gerne über die E-Mail-Adresse verkauf@soselectronic.de weiter.
