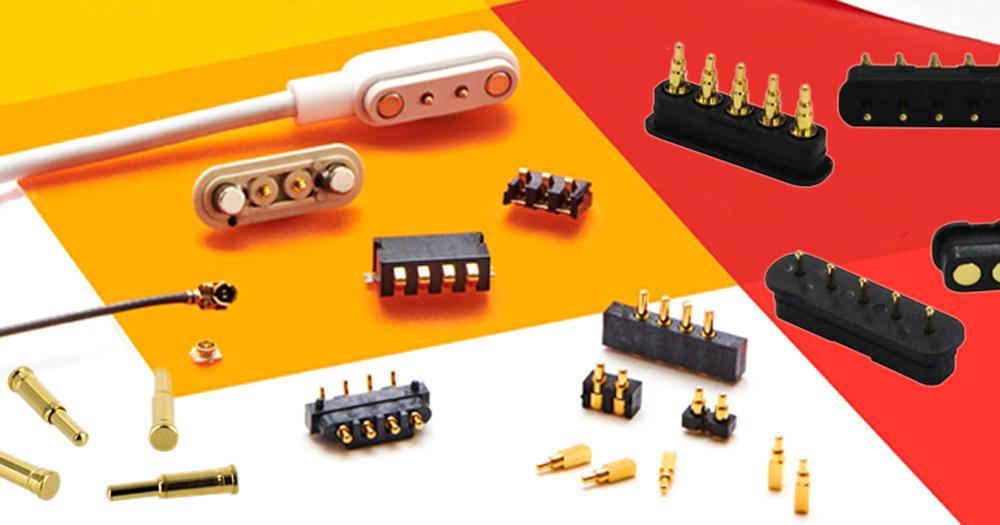

Pogo piny - pružinové kontakty s vysokou odolnosťou

Časté rozpájanie a prepájanie kontaktov s nulovou námahou. To sú dôvody prečo hľadáte pogo piny. Či už v priemysle, medicíne alebo pri spotrebnej elektronike. Attend má pre vás vhodné riešenie.
Toto je archívny článok z 01.04.2021. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.

Pogo piny - pružinové kontakty s vysokou odolnosťou
Určite každý z vás držal v ruke bezdrôtový telefón na pevnú linku. To je totiž najtypickejšia aplikácia pre pogo piny.

Zariadení s podobnou filozofiou pribúda. Teda zariadení, ktoré majú mobilnú časť. Tá obvykle môže na rôznych miestach zbierať údaje napr. na pohybujúcom sa športovcovi alebo aj nehybnom pacientovi, a potom ich odovzdá základni.

Prenos je jednoduchší a lacnejší než bezdrôtový prenos údajov pomocou rádiových vĺn. A samozrejme aj nabíjanie akumulátorov v mobilnej časti je celkom prirodzená potreba takýchto zariadení.

Ďalšou častou aplikáciou, ktorá využíva pogo piny sú testovacie zariadenia. Celé je to o tom, že potrebujeme často, rýchlo, jednoducho ale spoľahlivo elektricky rozpojiť a prepojiť dve časti zariadenia.

Pogo piny - pružinové kontakty s vysokou odolnosťou

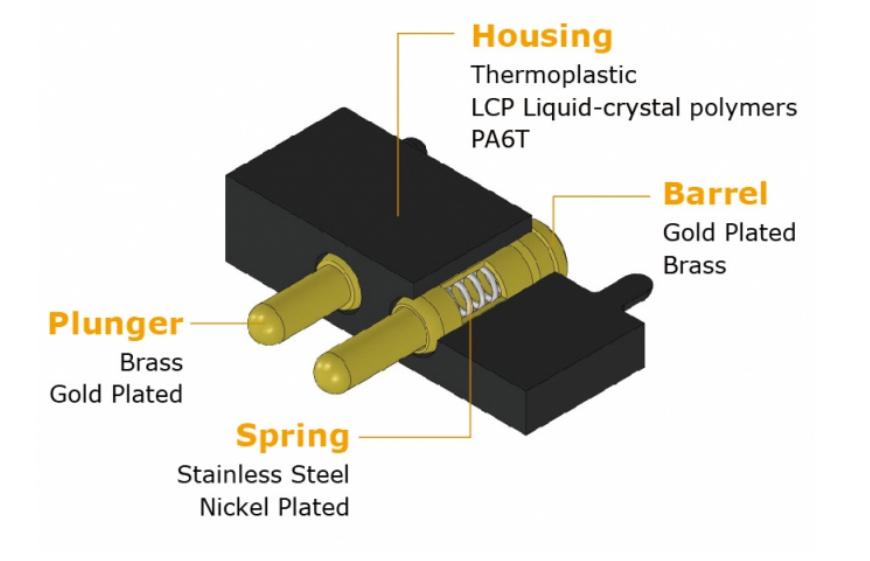

V princípe ide o pružinový kontakt. Pozostáva z troch častí. Základňa (barrel), precízna pružina (spring) a samotný pohyblivý kontakt (plunger), ktorý je tlačený k protikusu.

To môže byť plôška na DPS, akákoľvek vodivá plocha alebo zapuzdrený kompatibilný protikus.

Práve s touto poslednou možnosťou prichádza taiwanský výrobca konektorov ATTEND.


Diel 303C-541219-25-05 je päť pogo pinov vedľa seba v kompaktnom puzdre v rastri 2,5mm a diel 303C-C3018-25-05 je protikus - 5 kontaktných plôšok v puzdre s rovnakým rastrom.

Pogo piny - pružinové kontakty s vysokou odolnosťou

Ak potrebujete iný počet pinov, iné rozmery alebo len samostatné kontakty, ATTEND má pre vás vhodné riešenie. Pozrite si ponuku pogo pinov v našom sortimente.

Viac informácií k produktom značky ATTEND nájdete on-line, alebo nás neváhajte kontaktovať na adrese info@soselectronic.sk. Radi vám poradíme.

Vlastnosti / Výhody konektorov pogo pin:

  • Maximálny povolený prúd: 2A
  • Pracovné napätie: 12V AC/DC
  • Odpor kontaktu: 50mOhm
  • Mechanická životnosť: 20 000 cyklov
  • Rozsah pracovných teplôt: -40°C až +85°C
  • Úplné zatlačenie pružiny: 1,2mm
  • Tuhosť pružiny: 1,08N±0,25N pri stlačení o 1mm / 1N±0,25N pri stlačení o 0,9mm
