Asi najjednoduchšie a najrýchlejšie prepojenie niekoľkých vodičov alebo prepojenie k plošnému spoju je pomocou svorkovníc resp. konektorových svorkovníc.

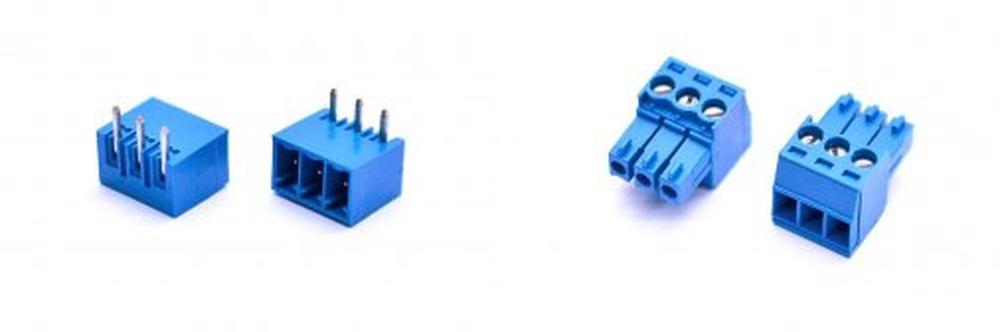

Ak ide o “statické” zariadenie, ktoré je pevne nainštalované, napr. na stene, a ani pripojené vodiče nie sú v pohybe, tak vám úplne postačí klasické riešenie - napr. kolíková lišta na plošnom spoji a protikusy na kábel.
Akonáhle ale máme do činenia so zariadením, ktoré je premiestňované, ktoré vibruje alebo dochádza k rázom, tam je celkom rozumné použiť svorkovnice so závitovými prírubami.

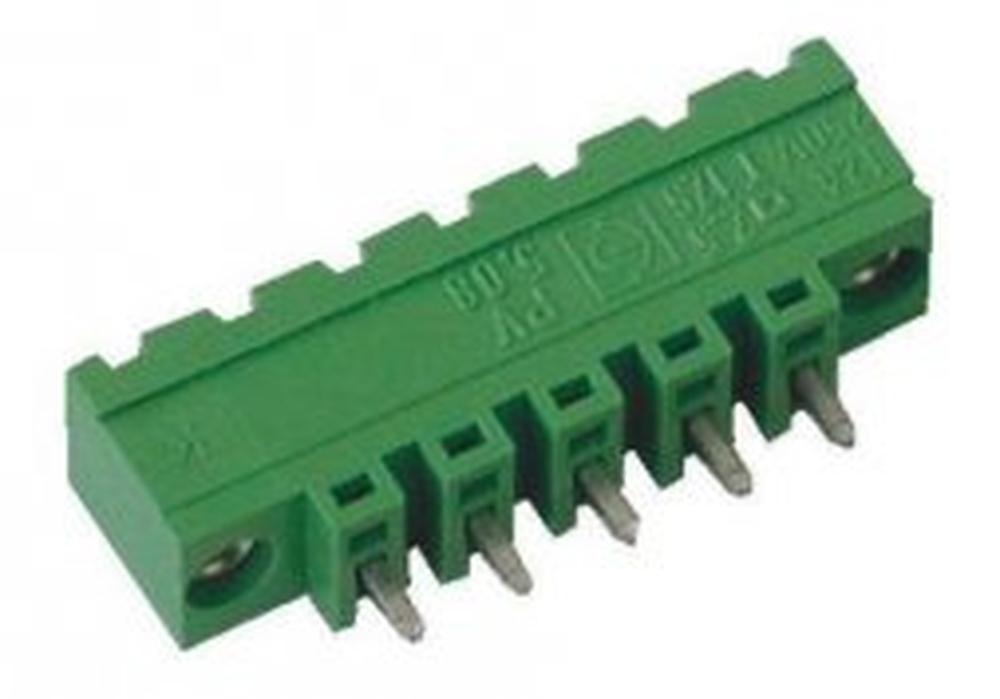

Do plošného spoja ide kolíková lišta so zapustenou maticou v prírube, do ktorej sa priskrutkuje protikus.
Pri verziách konektorov v rastri 3,5 resp. 3,81 mm je navyše možnosť priskrutkovať aj celé teleso (prírubu) samoreznou skrutkou k plošnému spoju.
Je to preto, lebo majú menšie piny - iba 0,8x0,8mm oproti 1x1mm pri konektoroch v rastri 5, resp. 5,08 mm. Aj celé teleso je menšie, preto sú piny viac namáhané.

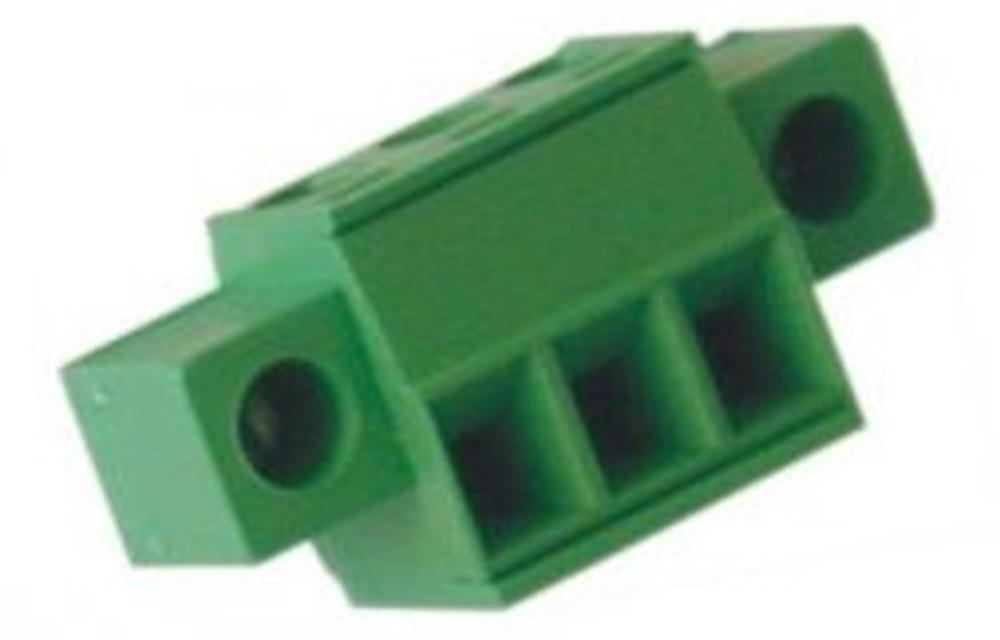

Na kábel potom ide svorkovnica s prírubou a už s integrovanou skrutkou.
Podľa typového značenia rozlíšime svorkovnice so skrutkovou prírubou veľmi rýchlo a jednoducho.
Všetky končia príponou “-K”. A všeobecne platí, že svorkovnice v rastri 3,5 a 3,81mm používajú skrutky so závitom M2,5 a svorkovnice v rastri 5 a 5,08 mm, resp. väčšie, používajú skrutky so závitom M3. Ak z nejakých príčin potrebujete aj pre tie väčšie svorkovnice (5mm, 5,08mm, 7,62mm) použiť závit M2,5, potom budú mať príponu -K2.
Na bezpečnosti a spoľahlivosti zariadení záleží stále viac a viac, a aj preto sa množia požiadavky aj na tieto verzie svorkovníc. Rozšírili sme preto skladovú ponuku o nové verzie značky Euroclamp. Zvolili sme obľúbený raster 5,08mm a najbežnejšie počty pólov 2, 3, 4 a 5. Kolíkovú lištu do plošného spoja ponúkame v horizontálnej aj vertikálnej verzii.
Ak ste nenašli práve to, čo potrebujete, alebo máte záujem aj o ďalšie informácie o produktoch značky Euroclamp, radi vám poradíme na adrese info@soselectronic.sk
