Magnetické snímače polohy Piher do extrémnych podmienok

Senzory od spoločnosti Piher merajú uhol natočenia alebo lineárnu polohu. Odolný a robustný dizajn poskytuje viac ako 50 miliónov rotačných cyklov alebo pre 2-dielne snímače prakticky neobmedzenú životnosť. Sú vyrobené pre náročné prostredie s krytím až do IP69K. (čítanie na 3 minúty)

Spoločnosť Piher so svojimi dlhoročnými skúsenosťami je odborníkom na pokročilé technológie snímania polohy. Ich produkty nám umožňujú presne merať a riadiť rotačný i lineárny pohyb. Úvodný článok o bezkontaktných magnetických snímačoch polohy a uhla natáčania značky Piher, ktoré sme zaradili do sortimentu, pripravil Miroslav Piskor, produktový špecialista SOS electronic.

Magnetické snímače polohy Piher do extrémnych podmienok

Princíp činnosti


Snímače Piher používajú IO so štyrmi hallovými elementami a integrovaným magnetickým koncentrátorom (IMC), ktorý ohýba a koncentruje hustotu magnetického toku v osiach x a y, Bx a By do smeru osi z.

Magnetické snímače polohy Piher do extrémnych podmienok

Hustota magnetického toku Bx je úmerná Vx, kde


Vx = V_hs1 - V_hs2 = k1*(B_hs1_⟂ - B_hs1_z) - k1*(-B_hs2_⟂ - B_hs1_z) = k1*(B_hs1_⟂ + B_hs2_⟂) = k2*Bx, kde

  • V_hs1, V_hs2: výstupné napätie Hall elementov HS1 and HS2
  • B_hs1_⟂, B_hs2_⟂: hustoty magnetického toku vytvorené IMC z Bx
  • B_hs1_z, B_hs2_z: hustoty magnetického toku Bz

Podobne By je úmerné Vy = V_hs3-V_hs4. Senzor je teda citlivý iba na hustotu magnetického toku v rovine s povrchom IO. Uhol natočenia sa vypočíta z vektorových zložiek Bx a By hustoty magnetického toku.

Bezkontaktné snímače polohy Piher

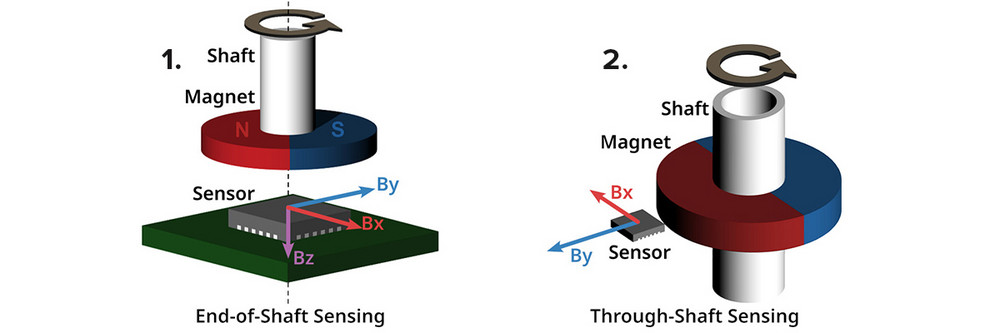

Bezkontaktné magnetické snímače Piher merajú uhol natočenia alebo lineárnu polohu a využívajú metódy snímania na osi alebo mimo osi.

1. Pri metóde snímania na osi je integrovaný obvod umiestnený pod diametrálne magnetizovaným magnetom na konci hriadeľa.

2. Pri metóde mimoosového snímania je IC umiestnený vedľa diametrálne magnetizovaného magnetu, cez ktorý prechádza hriadeľ.

Magnetické snímače polohy Piher do extrémnych podmienok

3. 2-dielny snímač uhla natočenia PS2P-CON využíva snímanie na osi. Magnet je pripevnený k otočnej časti a snímač je pripevnený k pevnej časti alebo naopak.

4. 2-dielny lineárny snímač polohy PSP2-LIN využíva mimoosové snímanie. Magnet je pripevnený k lineárne sa pohybujúcej časti a snímač k pevnej časti alebo naopak.

Magnetické snímače polohy Piher do extrémnych podmienok

Prehľad bezkontaktných snímačov polohy Piher nájdete v prehľade produktov.

Vlastnosti a výhody bezkontaktných snímačov polohy Piher:

  • Linearita: ± 1 % absolútne (0,5 % na požiadanie)
  • Jednoduchý a robustný magnetický dizajn
  • Vysoká odolnosť proti vibráciám, vlhkosti a vniknutiu prachu, IP67, IP69K pre vybrané série
  • Programovateľný rozsah merania uhla, natočenie až do 360 stupňov (bez mŕtveho pásma)
  • Programovateľná lineárna prenosová charakteristika
  • Voliteľný analógový (pomerový) PWM sériový protokol
  • Programovateľný spínací výstup
  • Až 14-bitové uhlové rozlíšenie
  • Plne redundantná možnosť
  • Samodiagnostické funkcie
  • Životnosť 50 miliónov rotačných cyklov (v závislosti od aplikácie a montáže), prakticky neobmedzená životnosť pre 2-dielne rotačné a lineárne snímače
  • Prevádzková teplota: - 40 až + 150 ˚ C

 Využitie snímačov polohy Piher v praxi:

  • Automobilový priemysel
  • Poľnohospodárstvo
  • Stavebný priemysel
  • Manipulačná technika – vysokozdvižné vozíky
  • Priemyselná automatizácia
  • Zdravotníctvo
  • Námorníctvo

Vybrané magnetické snímače polohy, ktoré sme zaradili do nášho sortimentu, sú dostupné priamo z nášho skladu, ostatné vám radi zabezpečíme na objednávku.

Videá

PST-360 application: Brake-by-wire, pedal sensor

Piher, a member of Amphenol group, is a company with a long-term experience in the development and production of position sensors and control components like potentiometers, trimmers, encoders, and rotary switches.
