TVOC
Celková VOC (TVOC) koncentrácia v ppb je súčtom stoviek rôznych VOC, ktoré sa v interiéri neustále menia.
TVOC je možné merať iba analýzou všetkých jednotlivých zlúčenín, napríklad plynovou chromatografiou a hmotnostnou spektrometriou (GC-MS).
Neexistuje žiadna metóda, ktorá by dokázala vyhodnotiť TVOC koncentráciu pomocou jediného MOS (metal oxide semiconductor) senzora.
VOC Index

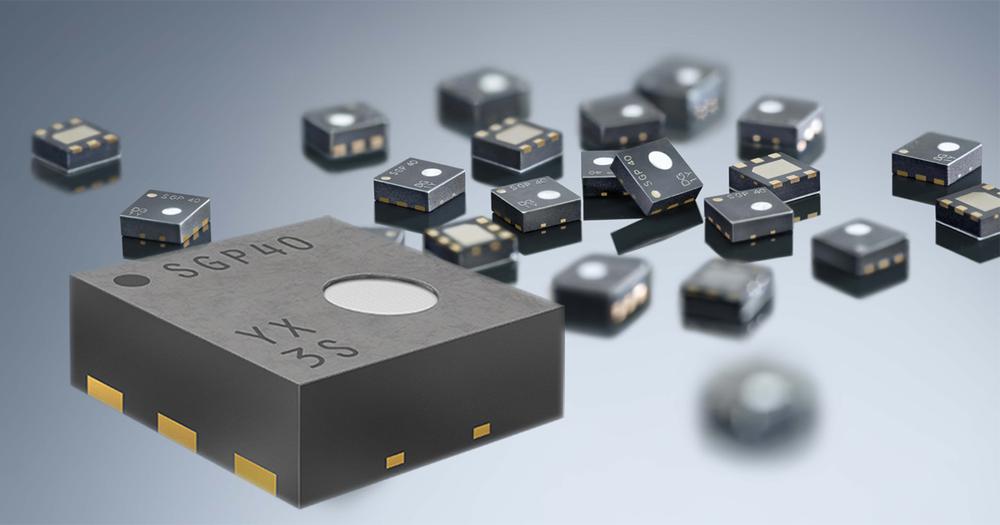

Sensirion použil pre SGP40 iný prístup. Výstupom senzora je číslo v rozsahu 0 až 65 535. To je úmerné logaritmu odporu snímacej vrstvy, ktorý je úmerný koncentrácii VOC.
Namerané hodnoty sú spracované Sensirion VOC algoritmom bežiacim na samostatnom mikrokontroléri. Algoritmus vypočítava priemernú hodnotu za posledných 24 hodín, priradí jej VOC index = 100 a transformuje namerané hodnoty na VOC index v rozsahu 0 až 500. Hodnoty medzi 100 a 500 naznačujú zhoršenie, hodnoty medzi 0 a 100 informujú o zlepšení kvality vzduchu.
VOC algoritmus spúšťa meranie každú sekundu. Odber prúdu zo zdroja 3,3 V je iba 2,6 mA, aj keď je ohrievač trvale zapnutý.
SGP40 je vybavený automatickou kompenzáciou vlhkosti. Všetko, čo potrebujete, je poslať príkaz sgp40_measure_raw s aktuálnou relatívnou vlhkosťou a teplotou namiesto predvolených 50% a 25°C. Sensirion odporúča používať kompenzáciu vlhkosti, najmä v suchom prostredí s absolútnou vlhkosťou nižšou ako 5 g/m3.
Zdrojové kódy ovládača pre SGP40 a VOC algoritmu sú dostupné na Sensirion’s github.
VOC Index v “normálnom” prostredí
VOC Index v “špinavom” prostredí

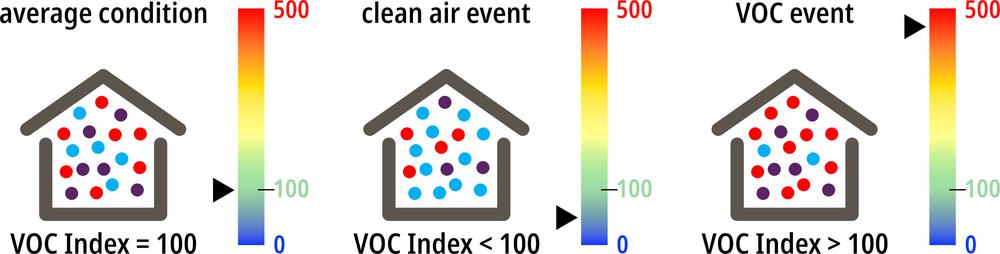

VOC index 100 sa neustále prispôsobuje každému prostrediu. Podmienky, ktoré sa predtým interpretovali ako priemerné (VOC Index = 100), sa teraz považujú za zlepšenie kvality ovzdušia.
Ako začať?

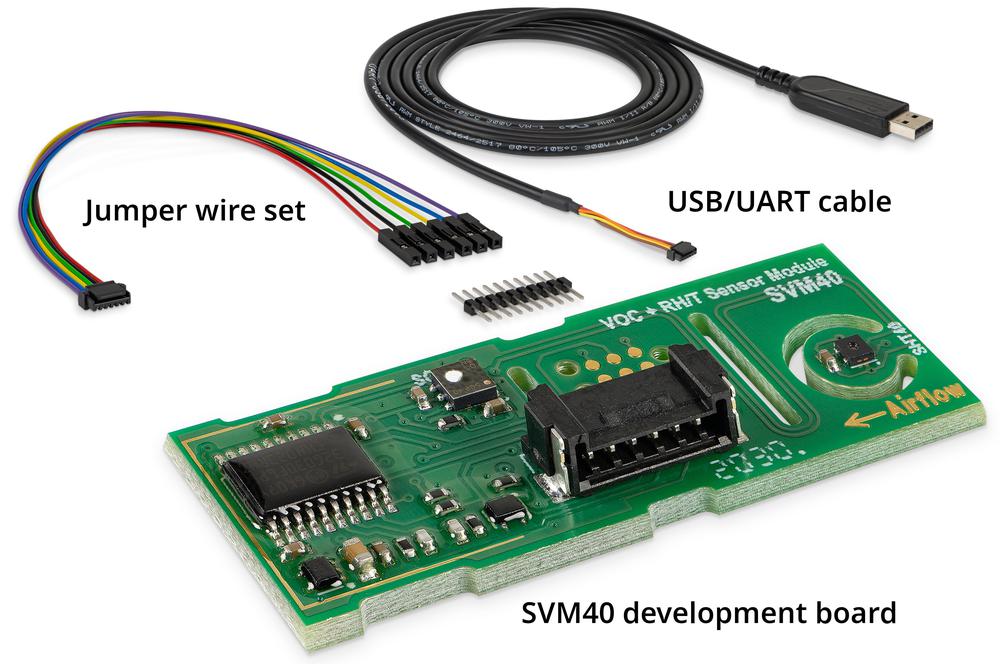

Najjednoduchším spôsobom je pripojiť testovací kit SEK-SVM40 priamo k USB portu počítača a použiť softvér ControlCenter.
Kit môžete tiež ľahko pripojiť ku Arduinu, alebo Raspberry Pi pomocou priložených prepojovacích vodičov.
Vývojový kit SEK-SVM40 môže slúžiť aj ako základ pre váš produkt. Referenčný dizajn (PCB a firmvér) je k dispozícii na vyžiadanie.
Typické použitie
SGP40 je ideálny pre zariadenia, kde sa senzor používa na spustenie a reguláciu zariadenia. Napríklad: práčky vzduchu, klimatizácia, kuchynské digestory a termostaty (ak sú napojené na ventilačný systém). Ďalšou typickou aplikáciou je monitorovanie kvality ovzdušia.
Ak potrebujete ďalšie informácie o produktoch Sensirion, kontaktujte obchodného zástupcu SOS electronic vo vašom regióne, alebo nám napíšte na adresu sensirion@soselectronic.com, radi vám pomôžeme.
Videá
SGP40 is Sensirion’s new digital volatile organic compounds (VOC) sensor designed for easy integration into air treatment devices and air quality monitors.
VOC's originate from a number of different possible sources, like building materials, tobacco smoke, people and their activities, and using air fresheners or cleaning agents.
Elevated VOC levels can have various adverse effects on human health.
