Vysokonapäťový stykač na veľké jednosmerné prúdy

Videli ste už 500 ampérov? A spínali ste ich už? Jednosmerných? Tak to skúste so stykačom EV200HAANA z rodiny Kilovac od TE Connectivity.
Toto je archívny článok z 12.08.2021. Niektoré informácie v ňom už nemusia byť aktuálne a v zhode so súčasným stavom. V prípade pochybností Vám radi poskytneme aktuálne informácie.

Vysokonapäťový stykač na veľké jednosmerné prúdy

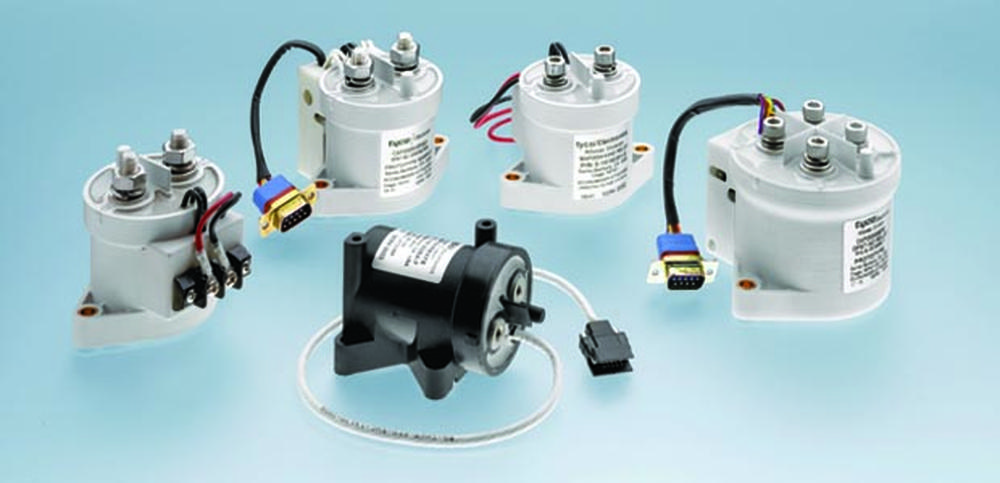

Kilovac, značka výrobcu TE Connectivity, je od svojho vzniku (r. 1964) synonymom pre spínanie veľkých napätí ešte aj v náročných klimatických podmienkach a vo výbušnom prostredí.

Navyše má ambíciu ponúkať najmenšie, najľahšie a najhospodárnejšie stykače na trhu, ktoré dokážu spínať pri napätí 900 Vdc až 200 A a dokonca až 500 A pri nižšom napätí.

Ak potrebujete spínať takéto prúdy ( napr. v nejakom záložnom systéme pripájať a odpájať akumulátory, v solárnej elektrárni riadiacou jednotkou pripájať a odpájať výkonovú časť, alebo ovládať ochranné obvody), je to výborná príležitosť použiť stykač EV200HAANA.

Tento stykač nájde uplatnenie aj v automotive alebo námorných aplikáciách.

Ak zohľadníte nasledujúce pripomienky, odmenou vám bude spoľahlivé a bezpečné spínanie, a teda fungovanie vášho zariadenia:

1.Inštalácia

Stykač môže byť vďaka svojej konštrukcii montovaný v akejkoľvek polohe. Je hermeticky uzavretý a izolovaný (kontakty neoxidujú ani nemôžu byť kontaminované), preto môže byť aj v blízkosti iných prvkov. Jediná dôležitá vec je pripojenie výkonových vodičov k vývodom stykača.

Dbajte na správne poradie umiestnenia káblového oka a podložiek. Už nepatrné zvýšenie prechodového odporu môže pri takýchto prúdoch viesť k enormnému zahrievaniu.


2. Cievka, budiace obvody, ekonomizér

Vysokonapäťový stykač na veľké jednosmerné prúdy

Keďže sila potrebná k pritiahnutiu kontaktov je vo všeobecnosti výrazne väčšia než sila potrebná k udržaniu v takomto stave, používajú stykače Kilovac tzv. ekonomizér.
Ten nechá plný výkon cievke pri spínaní, ale potom ho zníži iba na 1,7 W pri 12 Vdc pri zopnutých kontaktoch. Zníži sa tak aj zahrievanie cievky.


3. Typy záťaže

Stykače série EV sú primárne určené na spínanie odporových a slabo induktívnych záťaží (L/R < 1ms).


Ak sú na strane záťaže filtre s nenabitými kondenzátormi, zabezpečte vždy, keď je to možnéich ich prednabitie, aby nábehová prúdová špička nepresiahla 650 A. Nezabudnite na to aj pri spínaní lámp alebo motorov. Prúdová špička presahujúca 3000 A pri zopnutých kontaktoch môže niekedy spôsobiť ich zvarenie (zlepenie).


Oblúk, ktorý vzniká pri rozpájaní kontaktov vo všeobecnosti trvá tak dlho, ako dlho sa vybíja energia nazhromaždená v indukčnosti záťaže. Čím dlhšie pretrváva, tým viac sa kontakty opotrebúvajú a môže to viesť až k poškodeniu povrchu kontaktov.


V záujme udržania čo najdlhšej životnosti a bezpečnej funkčnosti odporúča TE Connectivity udržať časovú konštantu pod 1 ms. Životnosť stykača je funkciou spínaných výkonových hladín. Čím väčšie prúdy spínate, tým viac erodujú kontakty a urýchľuje sa strata dielektrickej pevnosti medzi otvorenými kontaktmi.


4. Odporúčané prierezy vodičov

V našom prípade je dôležité voliť taký prierez vodiča, aby nedošlo k prehriatiu vývodov stykača. Je bežné, že primárnym prvkom na odvod tepla z vývodu výkonového prvku je samotný vodič. Aj pri EV200HAANA odvod tepla vyžarovaním a odvedením pomocou základovej dosky stykača hrá menšiu úlohu.


Odporúčanou maximálnou teplotou vývodov stykača je 150 °C trvalých a 175 °C po dobu maximálne 1 hodiny. Ak je vyžadovaný taký veľký prierez vodiča, ktorý už nie je  možné bežne namontovať pomocou káblového oka, má TE Connectivity v ponuke rozširujúci zbernicový adaptér.
To je prípad 500 A, keď je potrebný prierez 150 mm2.  Pre 250A je potrebný vodič s prierezom 60mm2.


5. Pomocný obvod

Vysokonapäťový stykač na veľké jednosmerné prúdy

Pomocný obvod je v konfigurácii SPST-NO. Jeho parametre sú 3A@125Vac, resp. 2A@30Vdc. Pomocný kontakt slúži na indikáciu skutočnej pozície výkonového kontaktu. Sú mechanicky spriahnuté. Odporúčame ich však využívať výlučne na indikačné účely.


Vysokonapäťový stykač EV200HAANA od TE Connectivity je stálym produktom v našom sortimente a nájdete ho v našej skladovej ponuke. K nemu sme najnovšie doplnili aj model bez pomocného kontaktu - vysokonapäťový stykač EV200AAANA.

Vlastnosti/Výhody:

  • Usporiadanie kontaktov: 1X (SPST-NO-DM, double-make), polarizované
  • Trvalý prúd: 200A až do 500A so zbernicovým adaptérom 150mm2
  • Spínané napätie: 12 to 900V dc
  • Maximálny spínaný výkon: 200kW
  • Pomocný kontakt: 2A pri 30V dc, 3A pri 125V ac
  • Parametre cievky: ekonomizér, 9 až 36V dc, nábehový prúd 3,8A, pridržiavací prúd 0,13A pri 12V dc
  • Čas zopnutia/vypnutia: 15ms / 12ms
  • Mechanická životnosť: 1 milión cyklov
  • Elektrická životnosť: závisí od spínaného napätia a prúdov
  • Dielektrická pevnosť: 2200V rms
  • Rozsah pracovných teplôt: -40°C do +85°C
