Connecteurs Neutrik XLR : deux solutions pour l’alimentation et la transmission de données

Un développeur s’appuie sur son expérience pour vous parler des connecteurs audio Neutrik. Saviez-vous qu’ils peuvent aussi être utilisés dans le secteur de la transmission des données et signaux ? Leur design de haute qualité, leur durée de vie de plus de 1 000 connexions et leurs accessoires vous permettront d’obtenir une solution fonctionnelle et esthétique pour votre appareil (3 minutes de lecture).

Dans cet article, vous apprendrez à choisir les connecteurs qui vous conviennent pour transmettre des données ainsi qu’à résoudre les problèmes d'interconnexion des différents éléments de votre appareil afin que non seulement ses exigences fonctionnelles mais aussi esthétiques soient satisfaites. Neutrik propose deux solutions complètes, à savoir les connecteurs XLR, que František Ďuríšek, spécialiste produit chez SOS electronic, vous recommande personnellement.

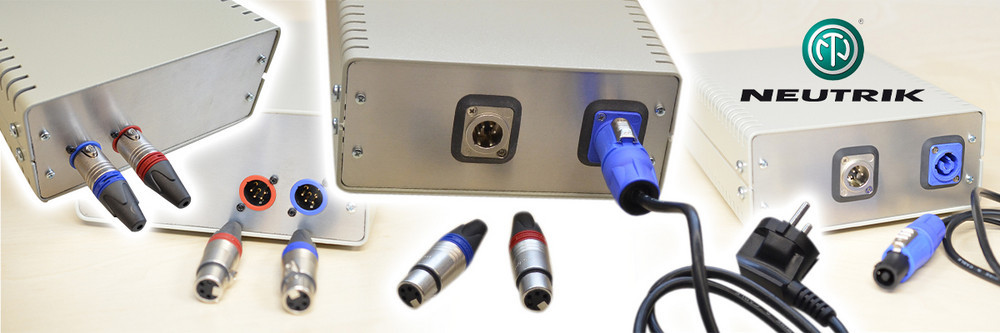

Connecteurs Neutrik XLR : deux solutions pour l’alimentation et la transmission de données

Principaux avantages des connecteurs Neutrik XLR

  • Construction robuste et fiable, durée de vie de plus de 1 000 connexions
  • Transmission de courant jusqu'à 50 V et 10 A et de données via une ligne différentielle avec un seul connecteur
  • Accessoires divers - plusieurs types de résolution de couleur pour le câble et le boîtier ainsi que pour le cadre et le capuchon
  • Possibilité de choisir un connecteur avec indice de protection IP65

Comment connecter deux appareils de manière à répondre aux exigences de fonctionnalité et de design de votre application ?

Vous serez sûrement d'accord avec moi pour dire que l'un des points clés de la conception d’un appareil est de trouver une solution qui permette de connecter l’intérieur d’un boîtier avec l’extérieur.

En tant que développeur, j'ai souvent eu du mal à trouver la solution optimale pour les projets sur lesquels je travaillais. Il m'est arrivé de ne pas trouver la solution dont j’avais besoin malgré la multitude de connecteurs existants.

Au cours de nombreuses années de pratique, j’ai été surpris de constater que les connecteurs Neutrik XLR sont la meilleure solution. Neutrik est surtout connu pour la technologie audio, mais ses produits présentant de nombreux avantages et accessoires pratiques, les connecteurs de ce fabricant peuvent également être utilisés pour la technologie de l'éclairage et dans divers secteurs industriels.

Exemple pratique d’utilisation des connecteurs Neutrik XLR

Pour faire simple, je vais vous expliquer par un exemple pratique et courant les possibilités d'utilisation des connecteurs Neutrik XLR.

Dans le cas suivant, je veux alimenter un appareil et transmettre des données à l'aide d'un seul connecteur, idéalement avec une longue durée de vie en raison des exigences de l'application. Le connecteur Neutrik XLR à 4 broches est idéal pour ce cas-là. Je vais utiliser 2 broches pour l’alimentation, le corps du connecteur pour le blindage et les 2 autres broches pour la transmission des données. Si j'utilise une paire torsadée, je peux communiquer via un bus CAN ou RS485, sans paire torsadée, je communiquerai en duplex via RS232.

Outre satisfaire l’aspect fonctionnel, il me faut néanmoins trouver une solution complète tout en tenant compte d'une utilisation simple et pratique ou d'un service ultérieur, sans oublier l'aspect général de la connexion dans l'appareil.

Solution 1 : connecteur jusqu’à 10 A et 50 V

Par conséquent, si j'ai besoin d’une transmission de courant jusqu’à 10 A à une tension maximale de 50 V, je pourrai choisir le connecteur NC4MD-LX. Je choisirai aussi le cadre en caoutchouc SCDP-0, qui ferme hermétiquement. Des entretoises font également partie de ce cadre, ce qui évite qu'il ne se déforme lors du serrage des vis. Ce connecteur ayant des contacts à souder sur le câble, j’utiliserai un capuchon SCDR pour les recouvrir.



J'utiliserai le connecteur NC4F-LX comme contrepartie appropriée du câble et la bague XXCR pour le marquage, et je peux même ajouter ma propre inscription.
Si je veux utiliser plusieurs connecteurs pour l'appareil, je peux les distinguer par une bague de couleur, par exemple, la XXR-2 en rouge ou la XXR-6 en bleu, ou par l'une des 8 autres couleurs.


La connexion obtenue ressemble alors à ceci. Elle répond non seulement à toutes les exigences de fonctionnalité de l'appareil, mais elle est également très esthétique. En utilisant les connecteurs et les accessoires pratiques d'un seul fabricant, j'obtiendrai non seulement une solution complète, mais aussi rapide et économique lors du développement.



Solution 2 : connecteur soudé au circuit imprimé et courant jusqu'à 6A

Si le connecteur est directement soudé au circuit imprimé et que, dans le même temps, un courant jusqu'à 6 A me suffit pour alimenter l’appareil, le connecteur Neutrik NC4MAH pourrait être une solution appropriée. Dans ce cas, je peux utiliser, par exemple une bague rouge ACRM-2, la bleue ACRM-6 ou l'une des autres couleurs comme élément de design ou pour différencier plusieurs connecteurs. Cependant, selon le besoin et la solution choisie, j'utiliserai certainement les vis de fixation A-SCREW-1-8 qui, ayant un filetage spécial, sont très difficiles à trouver.


Accessoires de protection contre la poussière ou l’eau (en option)

Si je connecte occasionnellement un câble au connecteur, comme c'est le cas pour un connecteur de diagnostic, j'utiliserai des capuchons étanches à la poussière, voire à l'eau. Le fabricant les produit en différentes versions et avec différents indices de protection : SCD-W, SCDM, SCCD-W, etc.


Si les connecteurs de l'appareil ont également besoin d’une meilleure protection IP65, je recommande alors des connecteurs NC5MDX-TOP (True Outdoor Protection). Neutrik produit ces connecteurs en versions à 3 et 5 broches.


La connexion résultante dans le cas d'un connecteur soudé au circuit imprimé se présente alors comme suit.



Sélection du câble de raccordement approprié

Une autre partie importante de toute solution consiste à trouver un câble de raccordement approprié, ce qui peut être encore plus difficile que de trouver un connecteur adéquat.

Pour mon application, j'ai besoin d'un câble combiné, composé d'une paire torsadée de petite section ayant une impédance caractéristique de 120 Ohms pour la transmission des données et d’une paire torsadée ayant une section en cuivre plus importante pour l’alimentation. Il convient que l'ensemble du câble soit blindé.

Une solution appropriée pourrait être, par exemple, un câble multipaire à 4 conducteurs Belden 3082A T5U500 ou LAPP 0030937. Pour les courants plus faibles, je peux utiliser un câble à deux paires torsadées et 4 conducteurs LAPP LIYCY 2x2x0,34 mm2.

La gamme de produits Neutrik, fonctionnalité et esthétique

Comme je l'ai écrit au début de cet article, un connecteur fiable joue un rôle essentiel dans un appareil. Les connecteurs Neutrik XLR peuvent être utilisés de manière fiable dans l’industrie pour l’alimentation et la transmission des données car ils présentent plusieurs avantages par rapport aux autres marques. Je citerai par exemple leur construction robuste et leur durée de vie de plus de 1 000 connexions. De plus, dans la gamme Neutrik, vous trouverez une solution complète pour connecter des appareils dans un environnement industriel.

Avec des connecteurs et une large gamme d'accessoires d'un seul fabricant, vous obtiendrez non seulement une connexion fonctionnelle et esthétique pour votre appareil, mais vous économiserez également du temps et de l'argent lors du développement.

Nous disposons d'une large gamme de produits Neutrik sur notre site web.

Connecteurs Neutrik XLR : deux solutions pour l’alimentation et la transmission de données


Enfin, vous pouvez voir la liste des composants que nous avons utilisés pour réaliser notre propre connexion de démonstration avec des produits Neutrik.
