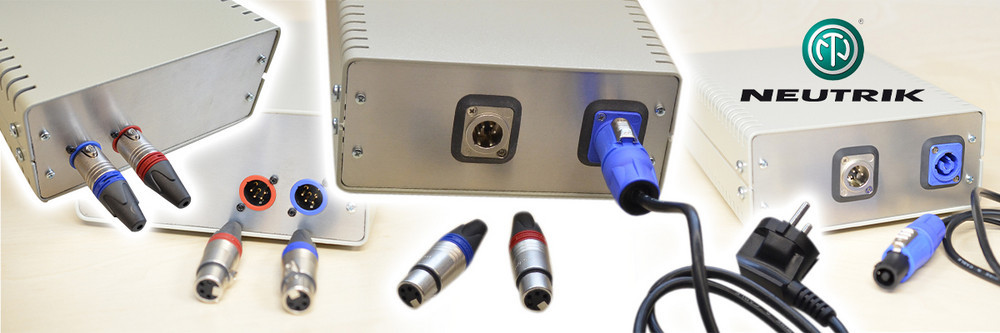

Due soluzioni per la trasmissione di potenza e di dati con connettori XLR di Neutrik

Dall’esperienza dello sviluppatore: Sapevi che i connettori audio Neutrik possono essere utilizzati anche nel settore della trasmissione di dati e segnali? Grazie alla progettazione di alta qualità, alla possibilità di usufruire di oltre 1000 collegamenti e agli accessori, otterrai una soluzione funzionale e interessante per il tuo dispositivo. (Tempo di lettura: 3 min)

In questo articolo imparerai a selezionare connettori adatti per la trasmissione di dati e a risolvere il problema del collegamento dei singoli elementi del dispositivo in modo da soddisfare non solo i requisiti funzionali ma anche quelli di progettazione del dispositivo. Neutrik ha preparato due opzioni per una soluzione completa con connettori XLR, raccomandati personalmente da František Ďuríšek, specialista di prodotto presso SOS electronic.

Due soluzioni per la trasmissione di potenza e di dati con connettori XLR di Neutrik

Principali vantaggi dei connettori XLR Neutrik:

  • struttura robusta e affidabile, durevole per oltre 1000 collegamenti;
  • trasmissione di potenza fino a 50V/10A e trasmissione di dati tramite linea differenziale con un connettore;
  • varietà di accessori: possibilità diverse di risoluzione del colore sul lato del cavo e della custodia, nonché telai e coperture;
  • scelta del connettore con classe di protezione IP65.

Come risolvere il collegamento di due dispositivi per soddisfare i requisiti funzionali e di progettazione dell’applicazione?

Concorderai con me che uno dei punti chiave nella progettazione di un dispositivo è trovare una soluzione adeguata a collegare la parte interna di una custodia con il mondo esterno.

Come sviluppatore, spesso ho avuto difficoltà a trovare la soluzione ottimale per i progetti su cui stavo lavorando. Mi è capitato di non riuscire a trovare la soluzione giusta per un gran numero di connettori.

Dopo molti anni di pratica, la soluzione con i connettori XLR di Neutrik si è rivelata sorprendentemente la scelta migliore. Questo produttore è noto soprattutto nella tecnologia audio, ma grazie ai numerosi vantaggi dei suoi prodotti, nonché alla ricchezza e alla praticità degli accessori, i connettori Neutrik possono essere utilizzati anche nella tecnologia dell’illuminazione e in vari settori industriali.

Esempio di utilizzo pratico dei connettori XLR Neutrik per collegare i dispositivi

Per semplificare, spiegherò le possibilità di utilizzo dei connettori XLR Neutrik con un esempio facile e comune.

Nella seguente applicazione, voglio trasferire alimentazione e dati utilizzando un connettore, idealmente con una lunga durata in base ai requisiti del dispositivo. Il connettore XLR a 4 pin di Neutrik è l’ideale per questo caso. Userò 2 pin come alimentazione, il corpo del connettore come schermatura e i restanti 2 pin per la trasmissione dei dati. Se utilizzo un doppino, posso comunicare tramite bus CAN o RS485; senza doppino, comunico in duplex tramite RS232.

Tuttavia, oltre all’aspetto funzionale, devo trovare una soluzione completa che tenga conto di un funzionamento semplice e pratico o di una successiva manutenzione, senza dimenticare l’aspetto generale della connessione nel dispositivo.

Soluzione n. 1: connettore fino a 10 A e 50 V

Così, quando devo trasferire corrente fino a 10 A con una tensione fino a 50 V, posso scegliere il connettore NC4MD-LX. Sceglierò anche un telaio in gomma SCDP-0, che fa anche da guarnizione. Il telaio comprende gli anelli distanziatori, i quali ne impediscono la deformazione durante il serraggio delle viti. Poiché questo connettore presenta contatti a saldare sul cavo, userò una copertura SCDR.


Userò il connettore NC4FXX come controparte adatta al cavo e l’anello di codifica XXCR per una pratica marcatura, sotto il quale posso anche aggiungere un’incisione.
Nel caso volessi utilizzare più connettori per il dispositivo, posso distinguerli con un anello di codifica colorato (ad esempio, XXR-2 in rosso o XXR-6 in blu, o con uno degli altri 8 colori).


Il collegamento risultante appare quindi così. Non solo soddisfa tutti i requisiti funzionali del dispositivo, ma è anche molto piacevole da vedere. Utilizzando connettori e pratici accessori di un produttore, non solo otterrò una soluzione completa, ma risparmierò anche molto tempo e denaro durante l’ulteriore sviluppo.



Soluzione n. 2: connettore saldato su PCB e corrente fino a 6A

Se il connettore è saldato direttamente al circuito stampato e allo stesso tempo mi basta una corrente fino a 6A nel dispositivo, il connettore Neutrik NC4MAH potrebbe rappresentare una soluzione adatta. In questo caso, posso utilizzare ad esempio l’anello di codifica rosso ACRM-2 o blu ACRM-6, oppure uno degli altri colori come elemento di progettazione o per evidenziare una differenziazione cromatica tra più connettori. Comunque, a seconda della necessità e della soluzione scelta, utilizzerò sicuramente le viti di fissaggio A-SCREW-1-8, che hanno una filettatura speciale e sono quindi molto difficili da trovare.


Accessori opzionali per la protezione contro polvere o acqua

Se collego occasionalmente un cavo al connettore, come nel caso di un connettore diagnostico, utilizzo cappucci antipolvere o addirittura impermeabili. Il produttore li produce in diversi modelli (come ad es. SCD-W, SCDM, SCCD-W) e con diverse classi di protezione.


Nel caso in cui sia necessaria una classe di protezione IP65 per i connettori nel dispositivo, ti consiglio il tipo di connettore NC5MDX-TOP (autentica protezione esterna). Tali connettori sono prodotti da Neutrik nelle versioni a 3 e 5 pin.


Il collegamento risultante nel caso di un connettore saldato su un circuito stampato appare quindi come segue.



Scelta di un cavo di collegamento adatto

Un’altra parte importante di qualsiasi soluzione è trovare un cavo di collegamento adatto, il che può risultare anche più difficile della ricerca di un connettore adatto.

Per la mia applicazione ho bisogno di un cavo combinato composto da un doppino intrecciato di sezione ridotta con impedenza caratteristica di 120 Ohm per la trasmissione dati; per la trasmissione di energia, ho bisogno di un cavo a doppino intrecciato con una sezione di rame più grande. È preferibile che l’intero cavo sia schermato.

Una soluzione adatta potrebbe essere, ad esempio, un cavo multicoppia a 4 fili 3082A T5U500 di Belden o 0030937 di LAPP. Per correnti più basse, posso usare un cavo a 4 fili LIYCY 2x2x0,34 mm2 con due doppini intrecciati, sempre di LAPP.

Gamma di prodotti Neutrik: una combinazione di funzionalità e design accattivante

Come accennato all’inizio di questo articolo, l’affidabilità di un connettore svolge un ruolo fondamentale in un dispositivo. I connettori XLR Neutrik possono essere utilizzati in modo affidabile per la trasmissione di potenza e di dati nell’industria, poiché presentano numerosi vantaggi rispetto ad altri marchi. Posso citare ad esempio la robustezza e la durata di oltre 1000 collegamenti. Inoltre, nella gamma Neutrik, troverai una soluzione completa per il collegamento di dispositivi in ambiente industriale.

Con connettori e una vasta gamma di accessori di un unico produttore, non solo ottieni un collegamento completamente funzionale e interessante per il tuo dispositivo, ma risparmi anche tempo e denaro durante lo sviluppo.

Sul nostro sito web è disponibile una vasta gamma di prodotti Neutrik.

Due soluzioni per la trasmissione di potenza e di dati con connettori XLR di Neutrik


Infine, consulta l’elenco dei componenti che abbiamo utilizzato per creare la nostra connessione demo con i connettori Neutrik:
